Фиксированная беспроводная широкополосная система связи Nateks-Multilink 3
НТЦ НАТЕКС приступил к производству оборудования широкополосного беспроводного доступа стандарта 802.16 WiMAX. Nateks-Multilink 3 - одна из первых в мире систем перспективного стандарта 802.16.
Nateks-Multilink 3 позволяет операторам и сервис-провайдерам обеспечивать передачу как синхронного, так и IP-трафика на сверх дальние расстояния с высоким качеством связи. Система работает в частотном диапазоне 3,4 - 3,8 ГГц. Это устройство операторского класса для сетей доступа и передачи данных, организованных по схеме "точка-точка" (РТР) и "точка-многоточка" (РМР), с пропускной способностью до 70 Мбит/с.
Достоинства Nateks-Multilink 3
- Гибкая динамическая настройка качества обслуживания (QoS), задание приоритетов различным видам трафика и одновременная поддержка интерфейсов Ethernet и TDM E1 позволяют осуществлять параллельную передачу данных, голоса и мультимедиа информации по одному каналу связи
- Оператор может за считанные часы предоставить услуги с пропускной способностью канала, сравнимой со скоростью кабельных систем
- Соглашение об уровне обслуживания (SLA) строится по индивидуальному плану каждого заказчика, при этом QoS может изменяться динамически в соответствии с его потребностями
- Высокая эффективность использования радиочастотного спектра увеличивает пропускную способность и снижает удельные затраты на запуск и эксплуатацию
- Технология передачи OFDM обеспечивает устойчивую связь вне зоны прямой видимости приемопередатчиков
- Поддержка динамической адаптивной модуляции (QPSK, 16 QAM, 64 QAM)
- Система коррекции ошибок с предсказанием гарантирует надежность 99,999%
Области применения Nateks-Multilink 3
- Надежная и более экономичная альтернатива стандартным PDH РРЛ
- Незаменима в случае топологии беспроводной сети связи типа "точка-многоточка"
- Специальная область применения - организация длинных пролетов (до 45 км)
Структура сети Nateks-Multilink 3
Типовая сеть включает два вида аппаратно-программных комплексов
- Базовая станция, содержащая один или несколько контроллеров сектора SC (Sector Controller) и секторных антенн
- Пользовательские станции SS (Subscriber Station), находящиеся в зоне охвата SC (90° либо 60°)
- Режим "точка-точка" обеспечивается между базовой и пользовательской станциями с помощью направленных антенн
Сеть Nateks-Multilink 3 поддерживает
- До 6 контроллеров секторов SC на одну базовую станцию
- До 16 различных потоков данных на одну пользовательскую станцию SS
- До 4000 передаваемых потоков данных на один контроллер сектора SC
- До 250 активных пользовательских станций на один контроллер сектора SC
Структура базовой и пользовательской станции

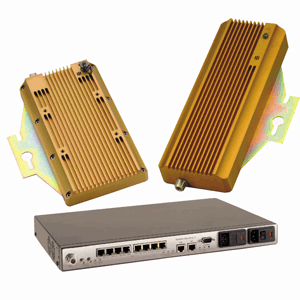

- Терминальный блок, выполненный в 19" 1U конструктиве
- Радиочастотный блок во внешнем исполнении
Терминальный и радиочастотный блоки соединены коаксиальным кабелем, по которому осуществляется передача сигнала в коде HDB3 и электропитание радиочастотного блока. Основные интерфейсы - Ethernet 10/100, и до 8 портов Е1. Гибкость конфигурирования и управления обеспечивается наличием отдельных интерфейсов Ethernet 10/100 и RS232 (CLI, Telnet, Web), а также SNMP-системы управления FlexGain View. Все физические разъемы расположены на передней панели терминального блока.
Характеристики Nateks-Multilink 3
| Возможности системы | Работа вне прямой видимости приемопередающих устройств, схемы применения РТР и РМР |
|---|---|
| Радиочастотный диапазон | 3,400-3,800 ГГц |
| Шаг настройки синтезатора частоты | 250 КГц |
| Ширина полосы радиоканала | 3,5 МГц, 7 МГц и 14 МГц |
| Динамический диапазон радиотракта | 50дБ |
| Спектральная эффективность | 5 бит/с / Гц (радио), 2,7 бит/с / Гц (в сети Ethernet) |
| Пропускная способность радиоканала | до 70 Мбит/с (зависит от ширины полосы радиоканала) |
| Максимальная мощность передатчика | SС +23 дБм, SS +16 дБм |
| Чувствительность приемника | -88 дБм (1Е-09 BER для канала 7 МГц, QPSK 1/2) |
| Кабель ПЧ | Максимальная длина до 300 м, частотное мультиплексирование на ПЧ, дистанционное питание, регулирование (Tx/Rx, АРУ, АРМ) |
| Сеть | 802.Зх Ethernet, 802.1Q VLAN, система приоритетов 802.1р, DHCP транзит |
| Модуляция | Динамическая адаптивная модуляция (двунаправленная) с автоматическим выбором типа: QPSK, 16 QAM, 64 QAM и скорости кодирования |
| Шифрование | DES (данные) и 3DES (передача ключа) |
| Скорость кодирования | 1/2, 2/3 и 3/4 |
| Стандарты |
|
| Дальность (зависит от местности) |
|
| Дуплексный режим | Динамический TDD (time division duplex), HD-FDD |
| Технология передачи | Ортогональное частотное мультиплексирование 256 FFT OFDM (orthogonal frequency division multiplexing) |
| Интерфейсы | 10/100 Ethernet (RJ-45), до 4 Е1 на SS, до 8 E1 на SC (RJ-48c) |
| Конфигурирование системы | Web, CLI, Telnet |
| Система управления | FlexGain View |
| Питание | AC/DC, основной и резервный блоки питания |
| Антенны |
|
| Физическая конфигурация | Двухблочная архитектура: терминальный блок (IDU) и выносной приемопередатчик (ODU) с антенной |
| Климатические условия | IDU от 0°С до +55°С, ODU от -40°С до +65°С, ветровая нагрузка на антенны до 220 км/ч |
