Интернет-модем ZyXEL OMNI 56 UNO
Обновление линейки модульных DSL-коммутаторов

Интернет-модем ZyXEL OMNI 56 UNO

OMNI 56K UNO разработан на базе чипсета ZyXEL пятого поколения M5, который обладает пониженным энергопотреблением и имеет интегрированный USB-интерфейс. Благодаря новому техническому решению, стало возможным применение схемы электропитания модема по USB-интерфейсу, что делает модем простым и удобным в установке и ежедневном использовании. В отличие от других USB-модемов, OMNI 56K UNO аппаратно реализует все функции, не создавая дополнительной нагрузки на центральный процессор компьютера.

Как и другие модемы серии OMNI 56K, UNO работает по коммутируемым телефонным линиям на скоростях до 56 Кбит/с и, в соответствии со стандартом V.92, обеспечивает процедуру быстрого повторного установления связи, а также скорость передачи 48 Кбит/с. Кроме этого модем поддерживает самый современный стандарт сжатия данных V.44, имеет встроенную флэш-память для обновления микропрограммы, аппаратно реализует режимы факса, автоответчика и определителя номера в российском стандарте. Сочетая в себе последние достижения высоких технологий и дизайна, модемы OMNI 56K UNO обеспечивают пользователям максимальную скорость соединения и неизменное качество работы, даже на плохих линиях.

Основные преимущества

- Протоколы V.92/V.44

- Надежность связи на любых линиях

- Минимальное время доступа к ресурсам Интернета

- Интерфейс USB - высокая скорость и простота использования

- Не требует внешнего источника питания

- Возможность обновления микропрограммыКроме главной работы соединять вас с Интернетом, вы получаете в виде бонуса факс, автоответчик и определитель номера российского стандарта. Все это реализовано в железе, и представлено вам в виде элементарно понятных и визуально похожих на соответствующие реальные предметы образов программы Venta ZVoice, входящей в комплект поставки.

Впрочем, модем так хорош собой, что, не исключено, что вы выберете его просто из-за красоты и из-за того, что он обеспечит гарантированное качество и скорость связи на российских телефонных линиях.

Разумеется, ZyXEL Omni 56K UNO дружит со всеми последними операционными системами, включая Microsoft Windows XP.

Технические характеристики

Аппаратные средства:

- Программно-аппаратная адаптация для телефонных линий СНГ

- Базовый набор микросхем ZyXEL M5

- Повышение громкости передачи сигнала до 0 дБм

- USB-интерфейс для подключения к компьютеру

- Питание по USB-интерфейсу

- Бесшумный набор номера

- Отчет о сеансе связи на компьютере

- Возможность обновления микропрограммы

Модем:

- Стандарт ITU-T V.92/V.90, скорость 56,000 ~ 28,000 бит/с

- Стандарт ITU-T V.34bis / V.34, скорость 33,600 ~ 2,400 бит/с

- Стандарт ITU-T V.32bis / V.32, скорость 14,400 ~ 4,800 бит/с

- Стандарт ITU-T V.22bis / V.22, скорость 2,400 ~ 1,200 бит/с

- Коррекция ошибок MNP4 и V.42 / Выборочный повтор SREJ

- Сжатие данных MNP5, V.42bis и V.44

Факс:

- Прием и передача факсов на бумажные факс-аппараты и факс-модемы

- Голосовое сообщение «Примите факс» при передаче факса

- Стандарт ITU-T V.17 / V.29 / V27ter, скорость 14,400 ~ 2,400 бит/с

Автоответчик:

- Автоматический прием голосовых и факсимильных сообщений

- Цифровая запись и воспроизведение звука

- Дистанционное прослушивание полученных сообщений

АОН:

- Определение номера и категории телефона вызывающего абонента

Технические требования:

- Персональный компьютер с интерфейсом USB

- Операционная система Microsoft Windows 98/ME/2000/XP

- Дисковод для компакт-дисков или DVD

- Телефонная линия

Комплектация:

- Модем ZyXEL Omni 56K UNO

- Руководство по установке

- Кабель USB для подключения к компьютеру

- Телефонный кабель RJ-11 для подключения к телефонной сети

- Компакт-диск с драйверами, программами и документацией

ZyXEL обновляет линейку модульных DSL-коммутаторов

7 февраля 2003 года московское представительство ZyXEL Communications Corporation объявило об обновлении коммутатора IES-1000 и начале поставок двух новых модульных коммутаторов с высокой плотностью портов IES-2000 (до 120 портов) и IES-3000 (до 360 портов).

Модульные DSL-коммутаторы серии IES предназначены для Интернет-провайдеров и операторов связи, предоставляющих услуги доступа в Интернет по выделенным линиям с помощью стандартных технологий ADSL, SHDSL, VDSL на скоростях от 64 Кбит/с до 16 Мбит/с и расстояниях до 9 Км.

В отличие от большинства других аналогичных решений, DSL-коммутаторы ZyXEL терминируют ATM и обеспечивают подключение в магистральную сеть оператора по технологии IP через Ethernet-интерфейс. Такой подход обеспечивает более эффективное использование имеющейся полосы пропускания, простое управление, сравнительно низкие затраты на этапе внедрения и невысокие эксплуатационные расходы. Нет сомнения в том, что массовое внедрение услуг широкополосного доступа в новых районах на базе технологии IP будет значительно эффективнее, чем построение аналогичной инфраструктуры на базе технологии АТМ.

DSL-коммутаторы ZyXEL обеспечивают построение виртуальных локальных сетей (VLAN) на базе портов и меток, для соблюдения безопасности и повышения производительности. Применение широковещательного протокола взаимодействия групп сети Интернет (IGMP) позволяет оптимизировать использование полосы пропускания такими приложениями как, например, передача видео в реальном времени. Новые протоколы также позволяют обеспечить необходимое качество обслуживания (QoS). Широкий набор функций управления позволяет администрировать коммутаторы по протоколу SNMP и через WEB-браузер.

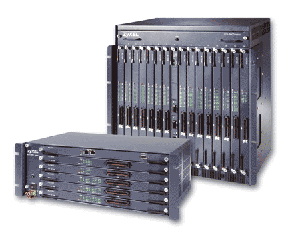

Модульные DSL-коммутаторы IES-2000/IES-3000

Для широко применяемой в качестве решения последней мили технологии DSL, ZyXEL предлагает устройства IES-2000/IES-3000. Базирующиеся на IP-технологии DSLAM-ы, объединяют сети АТМ и преобразуют этот трафик для передачи непосредственно в среду Интернет. Благодаря тому, что протокол IP предлагает лучшее использование пропускной способности, простоту в использовании и представляет собой более дешевое решение, DSL-коммутаторы IES-2000/IES-3000 обеспечивают превосходство над типичными, основанными на ATM, системами доступа DSL.

Ключевые преимущества:

- DSL-сервис на основе технологии IP. Большинство DSL сервисов базируются на ATM инфраструктуре. Сравнительно с ATM, технология IP является более надежным и недорогим решением.

- Полный спектр DSL технологий. Существует возможность использовать широкополосные технологии VDSL, ADSL и G.SHDSL.

- Модульное исполнение. Это дает широкий выбор модульных альтернатив, включая оптический интерфейс 1000Base-SX, 1000Base-LX и 10/100/1000Base-TX для медных линий. Интеграция IES-2000/IES-3000 в существующие медные линии или вновь проложенные оптоволоконные становится значительно проще.

- VLAN предложения для безопасности. VLAN используется для разделения трафика отдельных пользователей и обеспечения их безопасности.

- Коммутаторы IES-2000/IES-3000 имеют обширные возможности управления. Они управляются при помощи элемента системы управления (EMS) ZyXEL NetaVista.

Информация о конфигурации, статусе системы, сообщения об ошибках и многое другое передается от DSL-коммутаторов на систему управления, которая производит анализ данных с последующей выдачей отчетов.

- Избыточность и автоматическая система резервирования. IES-3000 обеспечивает избыток в модуле питания, контрольном модуле и защите соединения, что существенно улучшает надежность системы. Рассчитанный на горячую замену дизайн позволяет добавлять или удалять модули, не нарушая существующий сервис.

Все эти возможности IES-3000/IES-2000 позволяют поставщикам услуг Интернет быстро и значительно дешевле подключить к широкополосному доступу большее количество абонентов, чем это было возможно ранее.

Технические характеристики:

Конструктивно DSLAM состоит из двух шасси.

Модемные модули, а также управляющий контроллер устанавливаются в шасси IES-2000М/IES-3000M. Пять из шести слотов шасси IES-2000М предназначены для установки модемных модулей, а один – для управляющего контроллера. Шасси IES-3000M имеет 16 слотов, в которые Вы можете установить 15 модемных модулей и 1 управляющий контроллер или 14 модемных модулей и 2 управляющих контроллера.

Интерфейсные модули устанавливаются в шасси IES-2000ST/IES-3000ST.

Шасси IES-2000ST может содержать до 5 интерфейсных модулей, а в шасси IES-3000ST – до 15. Каждый интерфейсный модуль соединяется с соответствующим модемным модулем кабелем Telco-50. Питание осуществляется от внешнего источника постоянного напряжения 48 В.

IES-2000M

Размеры конструкции: 442.7 мм (Д) x 268 мм (Ш) x 178 мм (В)

Монтируемая стойка для 19” или 23” шкафов

Стойка на 6 слотов

5 модемных модулей для IES-2000М:

- VLC-1012 – VDSL модемный модуль на 12 портов

- ALC-1024 – ADSL модемный модуль на 24 порта

- SLC-1024 – SHDSL модемный модуль на 24 порта

1 карта управляющего контроллера MSC-1000:

- MSC-1000GT – 1000TX Ethernet модуль для управляющего контроллера

IES-2000ST

Размеры конструкции: 442.7 мм (Д) x 280 мм (Ш) x 89 мм (В)

Монтируемая стойка для 19” или 23” шкафов

Стойка на 6 слотов

5 интерфейсных модулей для шасси IES-2000ST:

- VSC-1012 – VDSL интерфейсный модуль на 12 портов

- ASC-1024 – ADSL интерфейсный модуль на 24 порта

- SEC-1024 – SHDSL интерфейсный модуль на 24 порта

IES-3000M

Размеры конструкции: 442.7 мм (Д) x 268 мм (Ш) x 482.8 мм (В)

Монтируемая стойка для 19" или 23" шкафов

Стойка на 16 слотов

14 или 15 модемных модулей для IES-3000М:

- VLC-1012 – VDSL модемный модуль на 12 портов

- ALC-1024 – ADSL модемный модуль на 24 порта

- SLC-1024 – SHDSL модемный модуль на 24 порта

2 или 1 карта управляющего контроллера MSC-1000:

- MSC-1000GT – 1000TX Ethernet модуль для управляющего контроллера

IES-3000ST

Размеры конструкции: 442.7 мм (Д) x 280 мм (Ш) x 222.5 мм (В)

Монтируемая стойка для 19" или 23" шкафов

Стойка на 16 слотов

14 или 15 интерфейсных модулей для шасси IES-3000ST:

- VSC-1012 – VDSL интерфейсный модуль на 12 портов

- ASC-1024 – ADSL интерфейсный модуль на 24 порта

- SEC-1024 – SHDSL интерфейсный модуль на 24 порта

Модемный модуль VDSL (VLC-1012)

Интерфейсы

- 12-портов VDSL /24-порта VDSL (в следующей версии)

- Один Telco 50 разъем для подключения к сплиттеру

Ethernet поверх VDSL

Скорости передачи: 5, 10, 15 Мбит/с симметричные/асимметричные

Максимальная потребляемая мощность 33 Вт

Возможность горячей замены

Светодиодные индикаторы (Статус, VDSL, Alarm)

Возможности контроля

- Автоматическое предупреждение и контроль статуса

- Ведение истории предупреждений/событий

- Светодиодная индикация предупреждений и системного статуса

Мониторинг производительности

Конфигурирование

- Настройка VLAN

- VDSL линейная скорость (контроль полосы пропускания)

- Замена микропрограммы через FTP/TFTP

- Сброс конфигурации по умолчанию

Безопасность и резервное сохранение

- Поддержка зеркалирования портов

- Сохранение последних системных параметров во время перезагрузки

Самодиагностика

- FLASH память

- DRAM

- LAN порт

- Линейный интерфейс loop-back тест

Удаленный сброс

Модемный модуль G.SHDSL (SLC-1024)

Интерфейсы

- 24-порта SHDSL

- Один Telco 50 разъем для подключения к сплиттеру

Совместим с ITU-T G.991.2

Модуляция TC-PAM

Скорости передачи: 192Кбит/с ~ 2.3Мбит/с с шагом 64 Кбит/с по одной медной паре

Максимальная потребляемая мощность 25 Вт

Возможность горячей замены

Светодиодные индикаторы (Статус, SHDSL, Alarm)

Возможности контроля

- Автоматическое предупреждение и контроль статуса

- Ведение истории предупреждений/событий

- Светодиодная индикация предупреждений и системного статуса

Мониторинг производительности

Конфигурирование

- Настройка VLAN

- SHDSL линейная скорость (контроль полосы пропускания)

- Замена микропрограммы через FTP

- Сброс конфигурации по умолчанию

Сохранение последних системных параметров во время перезагрузки

Самодиагностика

- FLASH память

- DRAM

- LAN порт

- Линейный интерфейс loop-back тест

Удаленный сброс

Модемный модуль ADSL (ALC-1024)

Интерфейсы

- 24 порта ADSL

- Один Telco 50 разъем для подключения к сплиттеру

ADSL стандарты

- DMT T1.413, issue 2

- G.DMT (ITU G.992.1)

- G.LITE (ITU G.992.2)

- G.HS (ITU G.994.1)

- Автоматический выбор скорости

Множество протоколов через AAL5 (RFC 1483)

Максимальная скорость приема: 8 Мбит/с, передачи 800 Кбит/с

Максимальная потребляемая мощность 43 Вт

Возможность горячей замены

Светодиодные индикаторы (Статус, ADSL, Alarm)

Возможности контроля

- Автоматическое предупреждение и контроль статуса

- Ведение истории предупреждений/событий

- Светодиодная индикация предупреждений и системного статуса

Мониторинг производительности

Конфигурирование

- Настройка VLAN

- ADSL линейная скорость (контроль полосы пропускания)

- Замена микропрограммы через FTP

- Сброс конфигурации по умолчанию

Сохранение последних системных параметров во время перезагрузки

Самодиагностика

- FLASH память

- DRAM

- LAN порт

- Линейный интерфейс loop-back тест

Удаленный сброс

Управляющий контроллер MSC-1000

Два или четыре интерфейсных модуля 10/100/1000Base-Tx Ethernet (MSC-1000GT):

Кабель:

- 10Base-T 2 пары UTP кат. 3,4,5, до 100м

- 100Base-Tx 2 пары UTP кат. 5, до 100м

- 1000Base-T 4-пары UTP кат. 5, до 100m

Коннектор: RJ-45

Производительность

- Коммутирующая шина: 5.2Gbps, non-blocking

- Поддерживаемый размер пакета: 1522 bytes

- Пересылаемые фреймы: 802.3, 802.1q, Ethernet II, PPPoE

- Предупреждает пересылку пакетов, содержащих ошибку

VLAN

- VLAN, основанный на портах

- VLAN, основанный на маркерах (IEEE 802.1q tag-based)

- Число VLAN IDs: 4096

Объединение портов

- Поддержка 802.3ad (*)

- Статический метод объединения портов

Управление очередями

- IEEE 802.1p

- 4 очереди

Multicast (многоадресная передача)

- Поддержка IGMP snooping , GMRP

- Контроль потока вещания

Таблица MAC адресов:

- 16К

- Фильтрация MAC адресов (*)

Управление

- Консольный порт RS-232C

- Порт Ethernet 10/100Base-T для управление в режиме «out-of-band»

- Управление через WEB-интерфейс

- Управление через Telnet

- Администрирование по SNMP

- HP OpenView interface (с версии 6.1)

- Защищенная паролем локальная и удаленная системная консоль

MIB

- SNMP MIB II (RFC1213)

- RFC1493 Bridge MIB

- RFC1643 Ethernet MIB

- RFC1757 Four group of RMON

- RFC2674 (Q-MIB)

- RFC2662 ( ADSL line MIB)

- VDSL line MIB

- SHDSL line MIB

Допустимые параметры окружающей среды и питание:

- Рабочий температурный диапазон: от 0 до 50 C

- Температурный диапазон при хранении: от –25 до 70 C

- Влажность: от 5 до 95%

- Питание от -37 до -56 VDC
