MSDSL модем Зелакс DSL М-1

Запущен в серию Зелакс DSL М-1 - MSDSL модем. Максимальная скорость 1168 кбит/с, интерфейс Ethernet 10BaseT.

К особенностям можно отнести возможность регулировки эффективной пропускной способности системы с точностью до 1 килобита (traffic shaping) в каждом направлении независимо и передачу информации о целостности Ethernet (Ethernet intergity - выключении удаленного оборудования) на сторону провайдера.

• линейная скорость от 292 до 1168 кбит/с
• 2-х проводная физическая линия, дуплексный режим
• линейный код 2B1Q
• порт 1: Ethernet 10Base-T
• скорость передачи Ethernet кадров: до 1140 кбит/с
• ограничение эффективной скорости передачи данных от 0 до максимальной линейной скорости с точностью 1 кбит/с независимо в каждом направлении
• режимы работы Ethernet: дуплекс и полудуплекс
• модем прозрачен для любых протоколов (IP, IPX, NETBEUI ...)
• емкость буферов для хранения Ethernet кадров: 256 кадров
• фильтрация Ethernet кадров по MAC адресам, автоматическое внесение и удаление MAC адресов из таблицы
• количество поддерживаемых MAC адресов: 10000
• фильтрация и обработка до 15000 Ethernet кадров в секунду
• сжатие-восстановление Ethernet кадров
• трансляция сигнала целостности Ethernet соединения на удаленную сторону
• порт 2: асинхронный режим работы, передача данных, настройка и мониторинг модема
• скорости в асинхронном режиме: 230.4, 115.2, 57.6, 38.4, 19.2, 9.6 кбит/с и ниже
• интерфейс порта 2: RS-232 (V.24/V.28)
• статическое распределение полосы пропускания между портами
• программирование и контроль работы модема через порт 2 и с удаленного модема
• полная гальваническая развязка с линией и эффективная электрическая защита (до 1500В)
• защита от несанкционированного изменения параметров работы модема

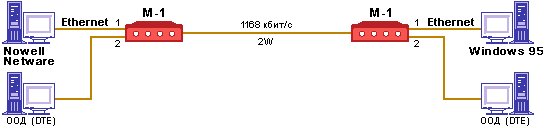

Модем предназначен для организации связи между сегментами локальных сетей Ethernet по двухпроводной физической линии (симметричная витая пара) и для подключения к провайдерам Интернет. При использовании кабеля с большим диаметром жилы длина линии увеличивается. Снижение скорости передачи данных также приводит к увеличению дальности.

Модем позволяет легко и просто соединять удаленные сегменты локальных сетей Ethernet без использования дорогих маршрутизаторов.

Модем автоматически ведет таблицу MAC адресов каждого сегмента LAN, для того, чтобы передавать на удаленный сегмент LAN только необходимую информацию (осуществляет фильтрацию Ethernet кадров). В каждом из сегментов LAN может находиться до 10 тысяч пользователей. Перед передачей Ethernet кадры сжимаются и восстанавливаются при приеме.

Скорость передачи данных Ethernet может быть ограничена с точностью до 1 кбит/с. Для того, чтобы конечный пользователь Ethernet не мог произвольно менять параметры работы модема, в модем встроены функции ограничения доступа для настройки параметров.

Для подключения модемов можно использовать дешевые и доступные сетевые карты.

Через порт 2 можно передавать данные совершенно независимо от порта 1.

Контроль работы и управление модемом осуществляется через порт 2. Модем можно легко настроить для работы с различным оборудованием. Есть возможность посмотреть статистику работы модема, управлять удаленным модемом с локального. Два тестовых режима позволяют эффективно проверять работоспособность как модема, так и сквозного тракта, включая линию.

Модем может транслировать по одному дополнительному управляющему сигналу порта 2 в каждом направлении.

Порт 2 модема работает в асинхронном режиме, поддерживает программное и аппаратное управление потоком. Информационные биты асинхронной посылки преобразовываются в синхронный поток с эффективностью 95%. Модем поддерживает асинхронную скорость в 230 кбит/с.

Модем представляет из себя автономное устройство с питанием от сети 220В и рассчитан на круглосуточный режим работы.
