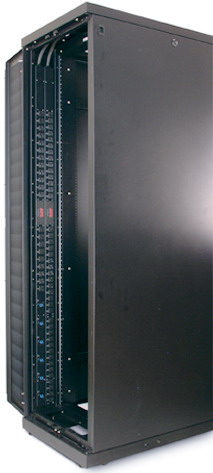

Шкаф APC NetShelter VX AR2100BLK

Серия NetShelter VX создавалась с учетом всех перечисленных требований.

Основные особенности APC NetShelter VX AR2100BLK

• Высота 42U
• Регулируемая глубина установки
• Гарантированная совместимость
• Запирающиеся дверцы и боковые панели
• Совместимость с продукцией различных производителей
• Нумерованные U-позиции
• Оптимизированный по глубине
• Оптимизированный по ширине
• Порошковое декоративно-защитное покрытие
• Встроенные терминалы для подключения к защитному заземлению
• Быстросъемные дверцы
• Быстросъемные боковые панели
• Каналы для информационных кабелей в тыльной части
• Дверцы, допускающие навеску с любой стороны
• Прокатывается через дверные проемы высотой 210 см
• Ввод кабелей через верхнюю крышку и основание
• Поставляется в полностью собранном виде
• Двойные задние дверцы
• Несущая способность 907кг
• Требования Единого строительного кодекса (Uniform Building Code, UBC) для сейсмических зон класса 4

Достоинства и приемущества APC NetShelter VX

Совместимость

Суммарная площадь вентиляционных отверстий в дверцах превышает 830 кв. дюймов (5355 кв. см.)

Для нормальной работы современных серверов необходима адекватная вентиляция. Шкафы NetShelter VX оснащаются полностью перфорированными передними и задними дверцами, которые обеспечивают вполне достаточную вентиляцию для серверов и сетевых устройств. Общая площадь перфорационных отверстий на передней дверце составляет 5445 кв. см., что превосходит требования основных производителей серверов. Этого достаточно для обеспечения надлежащего охлаждения большинства конфигураций, а для инсталляций «высокой плотности компоновки» APC выпускает специальное дополнительное вентиляционное оборудование, такое как блоки распределения воздуха Air Distribution Unit.

Регулируемая глубина установки

Положение вертикальных направляющих, как передних, так и задних можно менять в зависимости от глубины оборудования.

Гарантированная совместимость

Предоставляемая APC гарантия "Fits Like a Glove" дает заказчику уверенность в механической совместимости шкафов NetShelter VX с любыми предназначенными для монтажа в стойки устройствами, соответствующими стандарту EIA-310-D.

Удобство эксплуатации

Каналы для информационных кабелей в тыльной части

Встроенные кабельные каналы в тыльной части шкафа позволяют удобно прокладывать большое число информационных кабелей, организовывать их и осуществлять доступ к ним даже в условиях, когда шкаф заполнен аппаратурой и соединен с другими в один ряд.

Каналы для аппаратуры распределения питания в тыльной части

В задние кабельные каналы можно устанавливать предназначенные для монтажа в вертикальном положении блоки распределения питания производства APC - как обычные, так и оснащенные измерительными приборами и дистанционными выключателями. Размещение кабелей и распределительных устройств в тыльной части шкафа не мешает установке оборудования и не уменьшает полезной высоты шкафа, измеряемой в U. Таким образом, повышается удобство доступа к розеткам и становится возможно увеличить число шнуров питания на один шкаф.

Кабельные вводы

Конструкторы аппаратурных шкафов производства APC учитывают, что силовые и информационные кабели могут прокладываться сверху, над шкафами, либо снизу, под фальшполом. Как в верхней крышке, так и в дне шкафа предусмотрены отверстия для кабельных вводов более чем достаточного сечения. В случае моделей глубиной 42 дюйма (1070 мм) это два отверстия размером 4 x 8 дюймов (102 x 203 мм) в верхней крышке, непосредственно над задними кабельными каналами, и два отверстия размером 4 x 4 дюйма (102 x 102 мм) непосредственно под задними кабельными каналами, позволяющие ввести кабели в шкаф именно в том месте, где это требуется. Иногда требуется провести силовой или информационный кабель в соседний шкаф в шеренге из соединенных шкафов. На этот случай модели глубиной 42 дюйма (1070 мм) имеют прорези в боковых стенках задних кабельных каналов.

Нумерованные U-позиции

APC удалось избавить пользователей аппаратурных шкафов от сложностей с определением того, в какие именно отверстия крепить аппаратуру, - непосредственно на стойки нанесена разметка в единицах U.

Оптимизированный по глубине

Соблюдение всех требований при установке в современных вычислительных центрах новейших серверов, размещение аппаратуры распределения электропитания и правильная организация кабелей требуют применения шкафов увеличенной, по сравнению с традиционными, глубины. Из этого вытекает непростая задача определения того, насколько именно следует увеличить глубину, чтобы не допустить неоправданных потерь такого ценного ресурса, каким являются производственная площадь вычислительного центра. Модели шкафов NetShelter VX глубиной 107 см обеспечивают максимальную глубину шкафа без излишнего расхода площадей вычислительных центров благодаря схеме организации шкафов в шеренги с горячими / холодными коридорами. Это позволяет получить ширину горячего коридора 92 см и холодного - 122 см. Применение в вычислительном центре шеренги с горячими / холодными коридорами шкафов глубиной менее 107 см не позволит увеличить число установленных шкафов, а лишь приведет к увеличению ширины горячих коридоров.

Оптимизированный по ширине

Аппаратурные шкафы NetShelter VX точно подходят под размер стандартных 24-дюймовых (609,6 мм) плит фальшпола шириной 600 мм (при соединеннии шкафов).

Поставляется в полностью собранном виде

Аппаратурные шкафы NetShelter VX поставляются в полностью собранном состоянии, что сокращает затраты времени на инсталляцию.

Простой выбор

Больше не нужно тратить долгие часы на перебор десятков артикулов, чтобы составить набор компонентов всего-навсего для одного аппаратурного шкафа. Сотрудники APC уже проделали эту работу за заказчика, которому остается только приобрести готовый шкаф по единому номеру артикула.

Защита

Запирающиеся дверцы и боковые панели

Передние и задние дверцы, а также боковые панели оснащены замками и могут быть открыты только с помощью ключа, поставляемого в комплекте со шкафом NetShelter.

Обнаружение открывания дверец

Дополнительно может быть установлен датчик открывания дверцы (номер артикула APC AP9513), который в сочетании с модулем мониторинга окружающей среды (Environment Monitoring Unit, номер артикула APC AP9312TH или AP9312THI) позволяет отслеживать физический доступ к шкафам NetShelter VX. При открытии дверцы выдается соответствующее уведомление, которое может быть передано по электронной почте, по пейджинговой связи или по протоколу SNMP.

Механическая устойчивость

Проверенная практикой рамная конструкция, монтажные стойки из толстостенного профиля и мощные роликовые опоры рассчитаны на статическую и динамическую нагрузку в 907 кг.

Транспортный поддон

Все модели аппаратурных шкафов NetShelter VX поставляются на прочных демпфирующих поддонах, рассчитанных на транспортировку грузов массой до 453 кг.

Безопасность

Соответствует требованиям Единого строительного кодекса (Uniform Building Code, UBC) для сейсмических зон класса 4

С использованием комплекта специальных скоб (артикул APC AR8112BLK) шкафы NetShelter VX могут крепиться к полу в соответствии с требованиями Единого строительного кодекса (Uniform Building Code, UBC) к сейсмической стойкости по классу 4.

Встроенные терминалы для подключения к защитному заземлению

В конструкции аппаратурных шкафов NetShelter VX предусмотрено множество терминалов заземления, которых вполне достаточно для обеспечения адекватного соединения с «землей» всех незакрепленных металлических панелей и / или установленных устройств.

Ремонтопригодность

Быстросъемные дверцы

В процессе инсталляции или при выполнении работ по обслуживанию установленного оборудования часто бывает удобно вообще снять дверцы или боковые панели шкафа. Специальная конструкция петель и крепления защелок позволяют сделать это легко и быстро.

Двойные задние дверцы

Применение двустворчатых задних дверец способствует максимально эффективному использованию полезной площади. Для их открывания требуется всего 279 мм свободного пространства позади шкафа.

Возможность адаптации

Дверцы, допускающие навеску с любой стороны

Предусмотрена возможность перевешивания передней дверцы для открывания вправо или влево, исходя из соображений необходимости и удобства.

Наращивание

Шкафы серий NetShelter VX и VS легко объединяются. При этом к шкафу базовой модели добавляются один или несколько дополнительных шкафов - поставляемых без боковых панелей и с предварительно установленными используемыми для объединения монтажными компонентами.

Комплект поставки NetShelter VX AR2100BLK

• Роликовые опоры
• Дверцы
• Клавиша(и)
• Опора с регулировкой горизонтальности
• Верхняя крышка
• Боковые панели
• Руководство пользователя

Характеристики NetShelter VX AR2100BLK
