Серверные компоненты Intel

Требования к серверным решениям постоянно растут. Современные технологии Intel призваны удовлетворить все эти потребности с помощью новых серверных системных плат, процессоров, корпусов и аксессуаров к ним.

Цель этой страницы - дать представление, какие серверные платформы мы используем при производстве серверов начального уровня - двухпроцессорных серверов уровня отдела или малого предприятия.

Процессоры Intel Xeon

Процессоры Intel Xeon с частотой системной шины 800 МГц, предназначенные для двухпроцессорных серверов и рабочих станций, сегодня поставляются с тактовой частотой от 2,80 ГГц до 3,60 ГГц. Основанные на новейшей 90-нанометровой производственной технологии Intel процессоры поддерживают такие технологии, как технология Hyper-Threading, переключение режима по требованию (DBS) с улучшенной технологией Intel SpeedStep, технология Intel Extended Memory 64 и набор команд потоковых SIMD-расширений 3 (SSE3).

Характеристики процессоров Intel Xeon

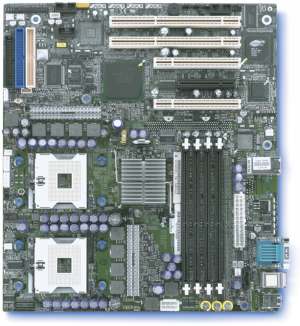

Серверная системная плата Intel SE7320SP2

Растущие потребности бизнеса и рабочих групп требуют современных серверных решений, объединяющих в себе производительность и качество. Серверная системная плата Intel SE7320SP2 поддерживает высокопроизводительные процессоры, обеспечивает высокую пропускную способность ввода/вывода, поддерживает большой объем памяти с резервированием и всеобъемлющие функции управления.

Серверная системная плата Intel SE7320SP2 поддерживает один или два процессора Intel Xeon с частотой системной шины 800 МГц и новый чипсет Intel E7320. Также плата поддерживает до 8 Гб двухканальной памяти ECC DDR 266/333 SDRAM, четыре независимых шины PCI и пять слотов, поддерживающих не только PCI-Х, но и следующее поколение PCI Express I/O.

Кроме этого, системная плата имеет двухканальный контроллер Serial ATA поддерживающий дисковые массивы RAID 0 и 1, Intel Server Management 8 и набор серверных технологий Intel (они помогают увеличить надежность, упрощают мониторинг и обслуживание и минимизируют затраты на управление и обслуживание).

Серверная системная плата Intel SE7520BD2

Требования к серверам общего назначения постоянно растут, и современные технологии призваны удовлетворить этим потребностям. Серверная системная плата Intel SE7520BD2 поддерживает высокопроизводительные процессоры, обеспечивает высокую пропускную способность ввода/вывода, поддерживает большой объем памяти с резервированием и всеобъемлющие функции управления. Эта плата предназначена для серверов, на которых выполняются важнейшие деловые программы, серверов баз данных уровня отделения компании, файловых и почтовых серверов.

Серверная системная плата Intel SE7520BD2 построена на базе набора микросхем Intel E7520 и является основой для мощной вычислительной системы благодаря поддержке двух процессоров Intel Xeon с частотой системной шины 800 МГц. Эта плата также обеспечивает повышенное быстродействие памяти благодаря поддержке двухканальной памяти DDR 266/333 SDRAM и резервированию памяти. Кроме этого, системная плата включает два интегрированных гигабитных сетевых контроллера Ethernet и дополнительный одноканальный или двухканальный контроллер SCSI Ultra320. Каждый из этих контроллеров имеет встроенные средства для зеркального отображения и резервирования (поддержку дисковых массивов RAID 0 и 1).

Серверная системная плата Intel SE7520BD2 предоставляет исчерпывающие возможности для управления сервером. Это новый комплект программного, аппаратного обеспечения и утилит Intel Server Management 8. Эта технология, а также ее дополнения - инструментарий Onboard Platform и дополнительный модуль Intel Management, предназначены для того, чтобы достичь высокой работоспособности компании или рабочей группы и при этом снизить затраты на техническую поддержку и обслуживание.

Спецификация серверной платы Intel SE7520BD2

RAID контроллер Intel SRCZCRX

RAID контроллер Intel SRCS16

Отсек для жестких дисков SCSI с возможностью горячей замены Intel AXX6SCSIDB

Дополнительный комплект для горячей замены жестких дисков с интерфейсом SCSI обеспечивает возможность поддержки до шести дисков с возможностью горячей замены. Отсек для горячей замены жестких дисков устанавливается вместо отсека для фиксированных жестких дисков.

Объединительная плата для горячей замены жестких дисков SCSI представляет собой интегрированную подсистему, которая при нормальной работе выполняет следующие функции:

• Реагирует на сообщения SAF-TE, передаваемые на объединительную плату по шине SCSI
• Осуществляет мониторинг температуры объединительной платы и выводит предупреждения или сообщения о критических ошибках при превышении запрограммированных ограничений
• Осуществляет мониторинг скорости вентиляторов и выводит предупреждения или сообщения о критических ошибках при превышении запрограммированных ограничений

Интерфейс SCSI на объединительных платах LVD SCSI обеспечивает соединение между шиной SCSI и контроллером SAF-TE. Интерфейс SAF-TE позволяет контроллеру управления функционировать в качестве устройства SCSI для использования протокола SAF-TE.

Функции системы управления питанием на задней панели LVD SCSI

• Снижение скорости вращения диска при обнаружении сбоя и получении сообщения о нем (внутреннее сервисное сообщение) по шине SCSI. Приложение или RAID-контроллер определяет наличие проблемы с жестким диском, представляющую опасность для данных. В результате диск выводится из эксплуатации, и на шину SCSI отправляется команда уменьшить скорость вращения диска. Это снижает вероятность того, что диск будет поврежден во время его извлечения из отсека горячей замены. Когда вставляется новый жесткий диск, система регулирования питания некоторое время находится в режиме ожидания, пока диск не вставлен полностью, а затем подает питание, контролируя линейное изменение мощности.
• Если питание системы включено, то задняя панель LVD SCSI немедленно отключает питание от разъема после того, как обнаруживает, что диск извлечен из него. Это позволяет предотвратить возможное повреждение диска при его частичном извлечении и повторном вставлении при включенном питании и нарушение работы всего массива SCSI, связанное с возможными колебаниями подаваемого напряжения и тока.

Отсек для жестких дисков SATA с возможностью горячей замены Intel AXX6SATADB

Дополнительный комплект для горячей замены жестких дисков с интерфейсом SATA обеспечивает возможность поддержки до шести дисков с возможностью горячей замены. Отсек для горячей замены жестких дисков устанавливается вместо отсека для фиксированных жестких дисков. Комплект отсека горячей замены жестких дисков SATA включает отсек для горячей замены жестких дисков SATA с монтажными креплениями. Он поддерживает до шести дюймовых жестких дисков SCA SATA LVD для повышения удобства в обслуживании, уровня доступности и удобства в модернизации системы.

Серверный корпус Intel SC5300BASE

Серверный корпус SC5300BASE предназначен для рынка серверов начального уровня. В его комплектацию входит один фиксированный блок питания мощностью 600 Вт с компенсацией коэффициента мощности, поддерживающий работу до десяти жестких дисков. Два выхода тахометров вентилятора расположены в передней части серверной платы. Опциональные отсеки для четырех и шести жестких дисков SCSI с горячей заменой позволяют устанавливать в систему до 10 жестких дисков SCSI с горячей заменой. Также предлагается опциональный отсек для установки шести жестких дисков SATA с горячей заменой. Для установки флоппи-дисковода, дисковода CD-ROM и других периферийных устройств предлагается три 5,25-дюймовых отсека половинной высоты. Стандартная конфигурация корпуса - «пьедестал». Предлагается опциональный набор для установки в стойку.

Характеристики серверного корпуса Intel SC5300BASE

Серверный корпус Intel SC5275-E

Серверный корпус SC5275-E предназначен для сегмента недорогих серверов. В его комплект входит один блок питания мощностью 600 Вт с компенсацией коэффициента мощности (PFC). Данный серверный корпус поддерживает установку до четырех жестких дисков без возможности горячей замены. Два вентилятора с тахометром (один установлен на передней панели отсека для жестких дисков, второй установлен в задней части корпуса) обеспечивают охлаждение корпуса. Данный корпус совместим с cерверными системными платами Intel SE7320SP2, Intel SE7525GP2 и Intel SE7520BD2.

В корпусе имеются два 5,25-дюймовых отсека половинной высоты, предназначенные для периферийных устройств, например, для дисководов CD-ROM и ленточных дисководов. Съемная крышка обеспечивает доступ к внутренней части корпуса. В передней части корпуса есть съемная крышка для доступа к внутренней части корпуса. Задняя панель ввода/вывода соответствует спецификации ATX версии 2.2. Серверный корпус поддерживает установку до семи полноразмерных карт расширения. Передняя панель, совместимая с серверными системными платами, соответствующими стандарту SSI EEB 3.0, также входит в комплект поставки.

Дополнительный комплект для горячей замены жестких дисков с интерфейсом SCSI обеспечивает возможность поддержки до шести дисков с возможностью горячей замены. Отсек для горячей замены жестких дисков устанавливается вместо отсека для фиксированных жестких дисков.

Кроме этого для серверных корпусов SC5275-E поставляется дополнительный отсек для горячей замены дисков с интерфейсом SATA. Он должен устанавливаться на месте среднего отсека для трех 5,25-дюймовых дисководов в базовых конфигурациях корпусов (без резервирования питания). В моделях с резервированием этот аксессуар должен устанавливаться вместо нижнего отсека для трех 5,25-дюймовых дисководов, в результате чего общее количество дисков SATA с поддержкой горячей замены будет равняться восьми.

Блок питания для серверного корпуса Intel FXX600WPSU

Этот блок питания подходит как для корпуса Intel SC5300BASE, так и для Intel SC5275-E. Он имеет 8 выходов: 3,3 В, 5 В, 12В1, 12В2, 12В3, 12В4, -12В и 5В режима ожидания. В него встроен один 80-миллиметровый вентилятор, служащий для охлаждения блока питания, а также являющийся частью системы охлаждения.
