SHDSL модем Зелакс М-1Д

SHDSL-модем М-1Д предназначен для организации связи по двух- или четырехпроводной физической линии (по одной или двум симметричным витым парам) между сегментами локальных сетей Ethernet с возможностью одновременной организации до четырех аналоговых телефонных каналов.

Интерфейс SHDSL

• Количество портов SHDSL: 1 или 2 (если установлен модуль M-1-SHDSL)
• Характеристики портов SHDSL соответствуют рекомендациям ETSI SDSL (ETSI TS 101 524) и ITU SHDSL (ITU-T G.991.2, G.994.1)
• Тип линейного кодирования: TC-PAM16, TC-PAM32, TC-PAM8
• Двухпроводный режим передачи данных по SHDSL-каналу со скоростью 192...3072 кбит/с
• Четырехпроводный режим передачи данных по SHDSL-каналу со скоростью 384...6144 кбит/с (если установлен модуль M-1-SHDSL).

Цифровые интерфейсы

• Ethernet 10Base-T

  • Передача данных между портом Ethernet и портами SHDSL с выполнением функции моста
  • Буфер для хранения до 800 Ethernet-кадров
  • Число поддерживаемых MAC-адресов: 2500
  • Фильтрация и обработка до 15000 Ethernet-кадров в секунду
  • Прозрачность для любых протоколов, таких как TCP/IP и IPX/SPX, а также кадров VLAN (максимальный размер кадра 1536/1552 байта)
  • Качество обслуживания (QoS): VLAN tag, TCP/IP header’s TOS/DS, очереди с 8 уровнями приоритетов (в текущей версии встроенного программного обеспечения не реализовано)
  • Вставка/удаление поля VLAN Priority Tag (в текущей версии встроенного программного обеспечения не реализовано)
  • Приоритет кадра задается
    • С использованием поля Priority Tag VLAN
    • С использованием поля Different Service IP-кадра (в текущей версии встроенного программного обеспечения не реализовано)
  • Автоматическое согласование параметров (AutoNegotiation) 802.3/802.3u (режим может быть отключен)

• Порт RS-232

  • Асинхронный режим работы
  • Интерфейс — RS-232 (V.24/V.28)
  • Скорость передачи данных — до 230.4 кбит/с
  • Программное и аппаратное управление потоком данных

Порты FXS/FXO (для подключения аналогового телефона/АТС)

• Количество портов: 2 или 4
• Импульсный и тональный способы набора номера
• Поддержка работы факсов и модемов для каналов ТЧ
• Динамическое распределение полосы пропускания

Дополнительные модули

• M-1-SHDSL — второй порт SHDSL
• M-1-2xFXO — два порта для подключения к аналоговой АТС
• M-1-2xFXS — два порта для подключения телефоных аппаратов
• M-1-4xFXO — четыре порта для подключения к аналоговой АТС
• M-1-4xFXS — четыре порта для подключения телефоных аппаратов

Управление и контроль работы

• Настройка параметров модема осуществляется через интерфейс RS-232 с помощью внешнего терминала, в качестве которого можно использовать персональный или карманный компьютер
• Возможна дистанционная настройка параметров по каналу SHDSL

Питание (зависит от модификации)

• От сетевого адаптера ~220 / ~9 В
• От внешнего источника постоянного напряжения 20...75 В
• Потребляемая мощность: не более 11 Вт

Особенности SHDSL-модема ЗЕЛАКС DSL М-1Д

• Модульная конструкция
• В качестве физической линии может использовать одну или две витые медные пары

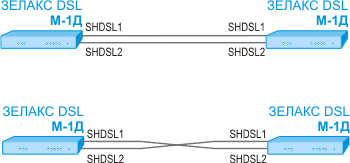

• Автоматическая коррекция Cross Link для четырёхпроводного режима
• Автоматическое выключение неисправного SHDSL-порта
• Позволяет передавать по каналу SHDSL данные двух цифровых интерфейсов и до четырех аналоговых телефонных каналов
• Обеспечивает динамическое распределение полосы пропускания канала SHDSL между цифровыми интерфейсами и телефонными каналами
• Позволяет соединять сегменты локальной сети через физическую линию
• Транслирует сигнал целостности Ethernet-соединения на удаленную сторону
• Имеет средства поддержки VLAN
• Позволяет ограничивать эффективную скорость передачи данных различных VLAN через порт Ethernet (в текущей версии встроенного программного обеспечения не реализовано)
• Обеспечивает качество обслуживания (QoS), необходимое для передачи VoIP (в текущей версии встроенного программного обеспечения не реализовано)
• Позволяет использовать асинхронный порт для передачи данных
• Совместим с оборудованием, выполненным в соответствии с рекомендациями ITU-T G.991.2, G.994.1, в частности, со всем SHDSL-оборудованием компании Зелакс
• Имеет встроенные функции самодиагностики и тестирования
• Допускает включение тестовых режимов и управление через порт RS-232 или с удаленного устройства, что, в сочетании со встроенным BER-тестером, позволяет проверять работоспособность устройств, линий связи и сквозного канала
• Позволяет загружать встроенное программное обеспечение и управлять режимами работы модема с любого компьютера через порт RS-232 с использованием экранного меню
• Допускает подключение источника фантомного питания регенераторов

Конструктивное исполнение (зависит от модификации)

• Пластмассовый корпус 226x166x45 мм
• Металлический корпус высотой 1U для монтажа в стойку 19”
• Без корпуса, для монтажа в конструктив Р-510
• Без корпуса, для монтажа в конструктив Р-12

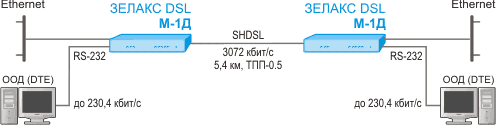

Модем в базовой комплектации используется для соединения удаленных сегментов локальной сети по одной медной витой паре. При этом возможна одновременная передача данных через асинхронный порт.

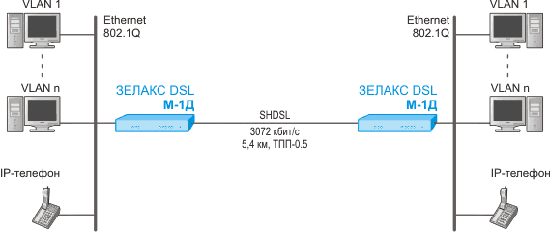

Модем отвечает требованиям стандарта IEEE 802.1Q и позволяет использовать технологию виртуальных сетей (VLAN). Встроенный в модем мост обслуживает восемь приоритетных очередей, что отвечает требованиям качества предоставляемых услуг передачи данных QoS (Quality of Service). Благодаря этому поддерживается работа приложений, чувствительных к скорости доставки Ethernet-кадров. Например, с использованием модемов М-1Д можно организовать одновременную работу в сети Ethernet компьютеров и IP-телефонов.

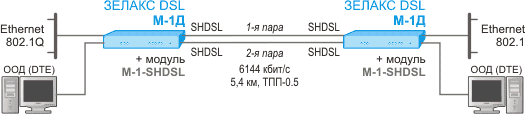

Если в распоряжении пользователя имеется четырехпроводная линия, то скорость передачи данных можно увеличить вдвое, для этого в модем нужно установить дополнительный модуль М-1-SHDSL. Если один из каналов SHDSL выходит из строя, поток данных передается с пониженной скоростью по оставшемуся исправному каналу.

SHDSL1.

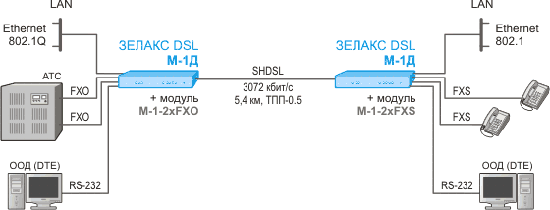

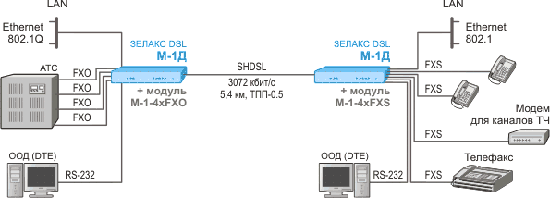

Модем М-1Д позволяет передавать по каналу SHDSL-данные двух или четырёх телефонных каналов. Для этого необходимо установить в модем модули М-1-2xFXO (М-1-2xFXS) или М-1-4xFXO (М-1-4xFXS). Для телефонии обеспечивается динамическое выделение полосы канала SHDSL. При отсутствии телефонных разговоров вся полоса выделяется порту Ethernet.

По телефонным каналам, построенным с помощью модема М-1Д, могут работать факсимильные аппараты и модемы для каналов ТЧ (обычные телефонные модемы).

Согласно стандартам ITU G.shdsl (ITU-T G.991.2, G.994.1), SHDSL-оборудование должно использовать линейное кодирование TC-PAM16. Типы линейного кодирования TC-PAM8 и TC-PAM32 не входят в стандарт G.shdsl, но поддерживаются всем SHDSL-оборудованием компании Зелакс. Рекомендуется использовать:

• TC-PAM32 — на коротких линиях с низким уровнем шумов для получения максимальной скорости передачи
• TC-PAM8 — на коротких линиях с высоким уровнем шумов для уменьшения интенсивности ошибок в принятых данных

Существенно увеличить длину линии связи позволяет плезиохронный регенератор SHDSL, в качестве которого компания Зелакс предлагает использовать модем М-1Д с установленным в него дополнительным модулем М-1-SHDSL. На одной линии допускается установка до восьми таких регенераторов.

Все SHDSL-оборудование компании Зелакс (ГМ-2-SHDSL, ГМ-2Д, М-1Д, М-1Е, ГМ-2С) поддерживает виртуальный терминал согласно рекомендации G.994.1 и может дистанционно управлять регенераторами по каналу SHDSL.

Дальность связи SHDSL-модема М-1Д в условиях низких помех (линейное кодирование TC-PAM16 и TC-PAM32)
