Волоконно-оптическая кабельная система AMP Netconnect
Структурированная кабельная система (СКС) AMP Netconnect содержит полный спектр электрических и волоконно-оптических компонентов и инструментов для их монтажа. Это кабели различного назначения, абонентские розетки, коммутационные панели и кроссы, соединительные шнуры, аксессуары и т.п. При разработке и производстве кабелей и соединителей, обеспечена их полная совместимость, что гарантирует работоспособность СКС в течение длительного срока.
Для создания волоконно-оптических проводок, как магистральных, так и этажных предлагаются линейные одномодовые и многомодовые кабели, соединительные шнуры, разъемы с традиционными SC- ST-интерфейсами, малогабаритные дуплексные разъемы типа MT-RJ, LC и MU, а также розетки и коммутационные устройства на их основе.
Многомодовые волоконно-оптические кабели поставляются как с обычным волокном класса ОМ1, так и с новыми волокнами классов ОМ2+ и OM3, которые за счет сглаженного профиля показателя преломления поддерживают гигабитные приложения при всех стандартных длинах линий.
Соединители SC и ST поставляются в двух вариантах: для старой "клеевой" технологии монтажа и для сравнительно молодой эффективной "бесклеевой" технологии. Последняя позволяет существенно сократить трудоемкость и стоимость монтажа оптических соединителей в полевых условиях.
На основе нового популярного разъема MT-RJ, разработаного фирмой AMP Inc. в содружестве с Fujikura Limited, Hewlett-Packard Company, Siecor Corporation and USConec, предлагается полная линейка компонентов для горизонтальной проводки и внутренних волоконно-оптических магистралей. Применение этих компонентов вместо обычного оборудования на ST- и SC-коннекторах, обеспечивает такую же высокую плотность портов и простоту монтажа, как электрический соединитель RJ45.
Характеристики всех компонентов и подсистем в целом существенно превышают требования всех существующих и перспективных стандартов СКС, что обеспечивает необходимый запас производительности системы и надежно защищает инвестиции заказчика.
Волоконно-оптические кабели
Для соединений внутри здания или группы близко расположенных зданий предлагается полный набор кабелей, которые делятся на три основных типа:
- соединительные кабели (Interconnect), предназначенные для коммутационных шнуров и горизонтальной проводки;
- универсальные кабели (Internal/External), которые могут использоваться как снаружи, так и внутри зданий;
- кабели внешней прокладки (External).
Волокна всех кабелей имеют цветовую кодировку, что облегчает их идентификацию при монтаже. В стандартном исполнении кабели имеют внешнюю оболочку типа LSZH (Low Smoke Zero Halogen) или ULSZH (Universal Low Smoke Zero Halogen), обеспечивающую защиту от влаги, ультрафиолетового излучения и пожарную безопасность.
На складе НТЦ ЛОГИС поддерживается запас универсального кабеля - с плотным буфером или с заполнителем из гидрофобного геля (рекомендуется для внешней прокладки).
Универсальные кабели с заполненным буфером
В конструкцию кабеля включены одна или несколько пустотелых буферных трубок, в которые свободно уложены волокна с диаметром первичного покрытия 250 мкм. Каждая трубка содержит до 16 волокон. Для продольной герметизации кабеля свободное пространство трубки заполнено гидрофобным гелем. В стандартном исполнении оболочка кабеля выполнена из материала типа ULSZH.
Для оконцовки универсальных кабелей пригодна любая технология: эпоксидная, обжимная и т.п. Конструкция кабеля и примененные материалы обеспечивают легкую подготовку кабеля к монтажу.
Кабели предназначены для следующих применений:
Информация для заказа:
| Код | Число волокон |
|---|---|
| 0599160-x | 4 |
| 0599161-x | 6 |
| 0599162-x | 8 |
| 0599164-x | 12 |
| 0599165-x | 16 |
| 0599167-x | 24 |
| 0599609-x | 48 |
| 0599610-x | 72 |
| 0599611-x | 96 |
| -x | Тип волокна |
| -3 | OM3 50/125 мкм |
| -4 | OS1 9/125 мкм |
| -5 | ОМ1 62,5/125 мкм |
| -6 | ОМ2 Plus 50/125 мкм |
| -7 | ОМ2 50/125 мкм |
Механические характеристики
| Число волокон | Внешний диаметр, мм | Удельная масса, кг/км | Усилие на растяжение при монтаже, макс. N | Усилие на растяжение при эксплуат., макс. N | Усилие на раздавливание, макс. N/100 мм | Радиус изгиба при монтаже, мин. мм | |
|---|---|---|---|---|---|---|---|
| Сухой буфер | Заполн. буфер | ||||||
| 4 | 6 | 31 | 33 | 1000 | 600 | 2000 | 100 |
| 6 | 6 | 31 | 33 | 1000 | 600 | 2000 | 100 |
| 8 | 6 | 31 | 33 | 1000 | 600 | 2000 | 100 |
| 12 | 6 | 31 | 33 | 1000 | 600 | 2000 | 100 |
| 16 | 8 | 56 | 62 | 1000 | 600 | 2000 | 100 |
| 24 | 11 | 98 | 103 | 1000 | 600 | 2000 | 100 |
| 48 | 12 | 116 | 124 | 1500 | 900 | 2000 | 100 |
| 72 | 12,7 | 122 | 135 | 2900 | 1700 | 2000 | 200 |
| 96 | 14,4 | 157 | 172 | 3800 | 2300 | 2000 | 200 |
Оптические соединители
Оптические соединители предназначены для непосредственной оконцовки оптических кабелей в аппаратных стойках, шкафах и т.п.

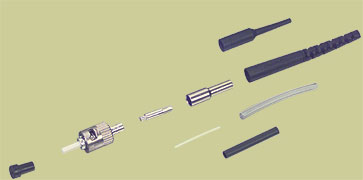

Оптические соединители с клеевой фиксацией волокна имеют самую простую конструкцию и по этой причине наименьшую стоимость. Они в основном предназначены для применения в производстве соединительных кабелей или в полевых условиях, когда единовременно в одном месте устанавливается большое количество соединителей.

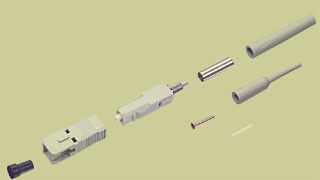

Оптические соединители LightCrimp и LightCrimp Plus предназначены для непосредственной оконцовки оптических кабелей в аппаратных стойках, шкафах и т.п. Применение механических фиксаторов волокна в этих соединителях позволило максимально упростить и ускорить монтаж, отказаться от использования эпоксидного компаунда, специальных печек, ускоряющих полимеризацию компаунда, а также обойтись без хорошо оборудованного рабочего места.
Наибольший выигрыш по времени и трудозатратам достигается с помощью соединителей LightCrimp Plus, которые кроме механизма фиксации волокна содержат сколотый и предварительно отполированный в фабричных условиях отрезок волокна. Это позволяет устанавливать соединитель в полевых условиях без полировки, всего за одну-две минуты. Функциональные и эксплуатационные характеристики соединителей LightCrimp и LightCrimp Plus не уступают "клеевым" аналогам.
Механический соединитель (сплайс) Corelink предназначен для быстрого высококачественного сращивания одно- и многомодовых волокон с буферным покрытием 250 мкм и 900 мкм. Будучи простой и экономичной альтернативой сварному соединению, он устанавливается исключительно просто, причем без применения специальный инструментов. Процедура установки сплайса занимает не более одной минуты: зачищенное и сколотое волокно вставляется в канал сплайса и фиксируется простым поворотом ключа, затем то же самое проделывается с другим волокном. Прозрачный корпус позволяет визуально контролировать процедуру монтажа. При необходимости волокно может быть вынуто и вставлено обратно в сплайс до 10 раз в любое время. В диапазоне от -40° до +80° С сплайс CORELINK дает вносимые потери не более 0,1 дБ. По долговечности и надежности сростки на основе CORELINK не уступают сварке, на них распространяется 25-летняя гарантия от АМР.
Монтажный участок НТЦ ЛОГИС использует для работы разъемы LightCrimp и LightCrimp Plus.
Cоединители LightCrimp Plus ST-типа
 |
|||||
| 0-1278082-1 | Соединитель LightCrimp Plus ST-типа, 50/125 мкм | ||||
| 0-0492642-1 | Соединитель LightCrimp Plus ST-типа, 62,5/125 мкм | ||||
Cоединители LightCrimp ST-типа
 |
|||||
| 0-0504600-1 | Соединитель LightCrimp ST-типа, многомодовый, с керамическим наконечником | ||||
| 0-0503902-1 | Соединитель LightCrimp ST-типа, многомодовый, с керамическим наконечником, упаковка 100 шт. | ||||
| 0-0504000-1 | Соединитель LightCrimp ST-типа, одномодовый, с керамическим наконечником | ||||
Cоединители LightCrimp Plus SC-типа
 |
|||||
| 0-1278079-1 | Соединитель LightCrimp Plus SС Simplex, 50/125 мкм | ||||
| 0-0492643-1 | Соединитель LightCrimp Plus SС Simplex, 62,5/125 мкм | ||||
| 0-1278080-1 | Соединитель LightCrimp Plus SC Duplex, 50/125 мкм | ||||
| 0-1278009-1 | Соединитель LightCrimp Plus SC Duplex, 62,5/125 мкм | ||||
Коммутационное оборудование
Коммутационное волоконно-оптическое оборудование предназначено для соединения волокон различных сегментов СКС друг с другом и с активным оборудованием, хранения технологического запаса волокна и сращивания волокон.
- Стандартные коммутационные панели емкостью до 24 портов для монтажа в 19-дюймовые стойки
- Оптические ящики высокой плотности емкостью до 72 портов типа ATDU для монтажа в 19-дюймовые стойки (из всех вариантов здесь представлены только два устройства)
- Настенные оптические шкафы
- Настенные розетки для оборудования рабочих мест
Коммутационные панели с адаптерами SC- и ST-типа
- cтандартный размер: высота 1U, ширина 19 дюймов, глубина 300 мм
- подключение любых кабелей с внешним диаметром от 3,5 до 14 мм
- кабельные фиксаторы двух размеров: PG 13,5 для кабеля диаметром 6 - 12 мм и PG 16 для кабеля диаметром 9 - 14 мм
- организаторы для хранения запаса волокна
- выдвижная донная часть
- пружинный поворотный замок для запирания панели
- регулировка глубины установки в монтажную стойку
- пригодность для размещения двух лотков под сварные или механические сплайсы Corelink (до 24 сплайсов)
- металлическая конструкция
| Панель 12 х ST-ST Simplex | Оптические адаптеры ST-ST |
 |
 |
Оптические коммутационные шнуры
Оптические коммутационные шнуры предназначены для подключения отдельных кабельных сегментов друг к другу или к активному оборудованию. Продуктовая линия АМР Netconnect содержит широкую гамму коммутационных шнуров (patchcord) и полушнуров (pigtail) с гарантированными высокими функциональными характеристиками и конкурентоспособной ценой. Каждый поставляемый шнур тестируется и снабжается соответствующим протоколом.
В шнурах применяется кабель с оболочкой LSZH, волокном 50/125 мкм, 62,5/125 мкм или 9/125 мкм. В настоящем разделе представлены только шнуры с соединителями типа ST, SC, SC-Duplex и SC-APC (информацию по шнурам с интерфейсами MT-RJ можно найти в главе "Система Solarum MT-RJ"). Коммутационные шнуры, как правило, выпускаются в одножильном (симплексном) и двухжильном (дуплексном) вариантах с одинаковыми соединителями на обоих концах. Гибридные шнуры поставляются только в дуплексном варианте.
Наряду со шнурами, оконцованными соединителями с керамическими наконечниками, предлагаются многомодовые шнуры и полушнуры с полимерными наконечниками. Улучшение качества материалов и технологии производства за последние годы позволило создать разъемы SС- и ST-типов с полимерными наконечниками типа HPPF (High Performance Polymer Ferrule), которые обеспечивают не только такие же вносимые потери, но также не уступают аналогам с керамикой по температурным характеристикам, стабильности параметров и долговечности. Сегодня AMP Netconnect предлагает полную линейку многомодовых коммутационных шнуров и полушнуров с полимерными соeдинителями, которые полностью взаимозаменяемы с аналогичными изделиями на основе керамики.
Коммутационные шнуры MT-RJ
 |
 |
| y-1206617-x | Коммутационный шнур MT-RJ/MT-RJ, 50/125 мкм, LSZH | ||
| y-1206619-x | Коммутационный шнур MT-RJ/SC Duplex, 50/125 мкм, LSZH | ||
| y-1206620-x | Коммутационный шнур MT-RJ/2xST, 50/125 мкм, LSZH | ||
| y-1206613-x | Коммутационный шнур MT-RJ/MT-RJ, 62,5/125 мкм, LSZH | ||
| y-1206615-x | Коммутационный шнур MT-RJ/SC Duplex, 62,5/125 мкм, LSZH | ||
| y-1206616-x | Коммутационный шнур MT-RJ/2xST, 62,5/125 мкм, LSZH | ||
| y-1206621-x | Коммутационный шнур MT-RJ/MT-RJ, одномодовый, LSZH | ||
| y-1206623-x | Коммутационный шнур MT-RJ/SC Duplex, одномодовый, LSZH | ||
| Код длины шнура | Длина шнура, м | ||
|---|---|---|---|
| y- | -x | ||
| 0- | -1 | 1 | |
| 0- | -2 | 2 | |
| 0- | -3 | 3 | |
| 0- | -5 | 5 | |
| 1- | -0 | 10 | |
ST-ST дуплексные шнуры
| y-0349561-x | ST-ST дуплексный шнур 50/125 мкм, керамические наконечники | ||
| y-1391716-x | ST-ST дуплексный шнур 50/125 мкм, наконечники HPPF* | ||
| y-0349574-x | ST-ST дуплексный шнур 62,5/125 мкм, керамические наконечники | ||
| y-1391714-x | ST-ST дуплексный шнур 62,5/125 мкм, наконечники HPPF* | ||
| y-0503162-x | ST/PC-ST/PC дуплексный шнур одномодовый, керамические наконечники | ||
*) High Performance Polymer Ferrule - полимерный наконечник с улучшенными характеристиками
SC-SC дуплексные шнуры
 |
|||
| y-0349565-x | SС-SС дуплексный шнур 50/125 мкм, керамические наконечники | ||
| y-1391715-x | SC-SC дуплексный шнур 50/125 мкм, наконечники HPPF* | ||
| y-0349578-x | SC-SC дуплексный шнур 62,5/125 мкм, керамические наконечники | ||
| y-1391713-x | SC-SC дуплексный шнур 62,5/125 мкм, наконечники HPPF* | ||
| 0-0492019-2 | SС/UPC-SС/UPC дуплексный шнур одномодовый, 2 м, керамические наконечники | ||
| 0-0492019-3 | SС/UPC-SС/UPC дуплексный шнур одномодовый, 3 м, керамические наконечники | ||
| 0-0492019-4 | SС/UPC-SС/UPC дуплексный шнур одномодовый, 5 м, керамические наконечники | ||
*) High Performance Polymer Ferrule - полимерный наконечник с улучшенными характеристиками
ST-полушнуры
| 0-0349569-4 | ST-полушнур 50/125 мкм, 2 м, керамический наконечник | ||
| 0-1391734-4 | ST-полушнур 50/125 мкм, 2 м, наконечник HPPF* | ||
| 0-0349582-4 | ST-полушнур 62,5/125 мкм, 2 м, керамический наконечник | ||
| 0-1391733-4 | ST-полушнур 62,5/125 мкм, 2 м, наконечник HPPF* | ||
| 0-0233352-2 | ST/PC - полушнур одномодовый, 2 м, керамический наконечник | ||
*) High Performance Polymer Ferrule - полимерный наконечник с улучшенными характеристиками
| Вносимые потери (Insertion Loss) | Изменение вносимых потерь | Рабочий диапазон температур | |
|---|---|---|---|
| 0,3 дБ макс | 0,2 дБ после 500 циклов сочл. / расчленения | от -20°С до + 75°С | |
В настоящий момент на складе НТЦ ЛОГИС имеются:
| AMP Fiber Optic Distribution cable (Gel filled), 4 fibers, 50/125 | 599160-7 | $2.30 |
| AMP Коммутационный шнур MT-RJ/2xST, 50/125 мкм, LSZH, 3м | 1206620-3 | $48.10 |
| AMP ST-ST дуплексный шнур 50/125 мкм, керамические наконечники, 3м | 349561-3 | $36.00 |
| AMP SС-SС дуплексный шнур 50/125 мкм, керамические наконечники, 5м | 349565-5 | $49.20 |
| AMP ST-полушнур 50/125 мкм, 2 м, керамический наконечник | 349569-2 | $8.50 |
| AMP 19"Panel Drawer Style, unloaded for ST white | 1206114-5 | $82.10 |
| AMP ST-2 Couple, Metal alignment sleeve | 504021-2 | $3.30 |
| AMP Соединитель LightCrimp Plus ST-типа, 50/125 мкм | 1278082-1 | $18.70 |
| AMP Соединитель LightCrimp ST-типа, многомодовый, с керамическим наконечником | 503902-1 | $11.00 |
| AMP Соединитель LightCrimp Plus SC Duplex, 62,5/125 мкм | 1278009-1 | $44.20 |
