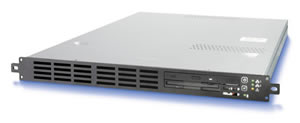

Серверная платформа Intel SR1325TP1-E

Это компактная серверная платформа начального уровня. В её основе лежит серверная системная плата Intel SE7210TP1-E и одноюнитовое шасси Intel SR1325-E (шасси не продается отдельно). Сфера применения - web-серверы, proxy-серверы, системы тарификации в телекоммуникационных компаниях и т.д.

Про серверную системную плату Intel SE7210TP1-E мы уже рассказывали - Серверные системные платы Intel SE7210TP1 и Intel SE7210TP1SCSI.

Поэтому более подробно мы остановимся на описании шасси.

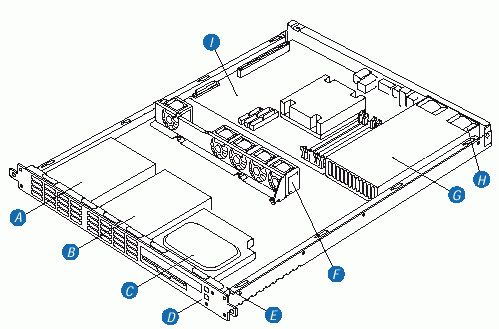

Расположение компонентов серверной платформы Intel SR1325TP1-E

A. Жесткий диск 1

B. Жесткий диск 2

C. Floppy / CD-ROM / DVD-ROM

D. Передняя панель управления и индикаторов

E. Плата передней панели

F. Планка с вентиляторами (системными)

G. Блок питания

H. Вентилятор блока питания

I. Серверная системная плата Intel SE7210TP1-E

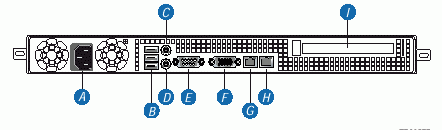

Задняя панель серверной платформы Intel SR1325TP1-E

A. Разъем питания

B. 3 разъема USB

C. Мышь

D. Клавиатура

E. Разъем последовательного порта

F. Видеоразъем

G. Сетевой адаптер 1 (1 Гбит)

H. Сетевой адаптер 2 (10/100 Мбит)

I. Разъем для PCI карты

Характеристика серверной платформы Intel SR1325TP1-E

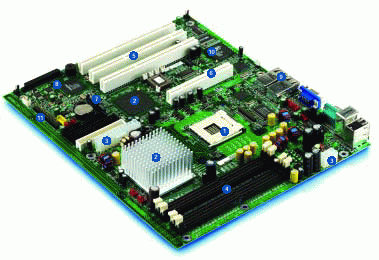

Набор возможностей серверной платы SE7210TP1-E

• Поддержка процессоров Intel Celeron или Intel Pentium 4 с технологией Hyper-Threading, устанавливаемых в разъем mPGA478
• Частота системной шины 400/533/800 МГц
• Набор микросхем Intel E7210
  • Контроллер-концентратор памяти Intel 827210 (MCH)
  • Контроллер-концентратор ввода/вывода Intel 6300ESB (ICH5-R)
  • Концентратор встроенного микрокода (FWH) Intel 82802AC объемом 8 Мбит
• Поддержка односторонних или двусторонних DDR-совместимых модулей DIMM общим объемом до 4 ГБ в четырех 184-контактных разъемах DIMM
  • PC3200 (400 МГц): для работы шины памяти на частоте 400 МГц частота системной шины процессора Intel Pentium 4 должна составлять 800 МГц
  • PC2700 (333 МГц): для работы шины памяти на частоте 333 МГц частота системной шины процессора Intel Pentium 4 должна составлять 533 МГц. ( При частоте системной шины процессора Intel Pentium 4 800 МГц частота памяти PC2700 (333 МГц) будет составлять 320 МГц )
  • PC2100 (266 МГц): Память PC2100 (266 МГц) может использоваться только с процессорами Intel Pentium 4 с частотой системной шины 400 МГц или 533 МГц
• Сетевой адаптер Intel 82547GI (PLC) для обеспечения подключения к сети со скоростью 10/100/1000 Мбит/с
• Сетевой адаптер Intel 82551QM для подключения к сети со скоростью 10/100 Мбит/с
• Две независимых шины PCI (одна 32-бит, 33 МГц, 5 В; одна 64-бит, 66 МГц, 3,3 В) с четырьмя разъемами PCI и двумя встроенными устройствами
  • Три 64-битных разъема PCI-X
  • Один 32-битный разъем PCI
  • Встроенный видеоконтроллер 2D/3D: Видеоконтроллер ATI Rage* XL с 8 МБ памяти SDRAM
  • Дополнительный канал, контроллер SCSI Ultra 320 (в конфигурации SE7210TP1SCSI): Adaptec* 7901
• Сегмент шины LP (Low Pin Count) с одним встроенным устройством: Микросхема контроллера ввода/вывода шины LPC Winbond* W83627HF-AW, обеспечивающая работу всех PC-совместимых устройств ввода/вывода (флоппи-дисковод, последовательный порт, клавиатура и мышь)
• Три внешних порта USB 2.0 на задней панели и дополнительный внутренний коннектор, позволяющий подключить один дополнительный порт USB на передней панели (всего поддерживается четыре порта USB 2.0)
• Один последовательный порт и один коннектор для подключения дополнительного последовательного порта
• Два порта Serial ATA (SATA) позволяют подключать жесткие диски SATA и устройства ATAPI
• Два интерфейса IDE, работающие в режимах Ultra DMA 33, 66 и 100
• Поддержка до шести вентиляторов корпуса и одного вентилятора процессора
• SSI-совместимые разъемы для поддержки интерфейса SSI: front panel, power connector
• Интегрированный контроллер управления National* Semiconductor PC87431 обеспечивает поддержку Intel Server Management 5.8

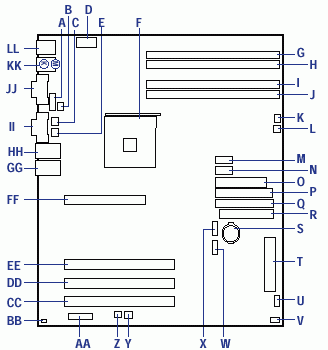

Расположение компонентов серверной платы Intel SE7210TP1-E

A: Коннектор для подключения последовательного порта B

B: Разъем вентилятора центрального процессора

C: Разъем системного вентилятора 3

D: Разъем питания +12 В для вентилятора процессора

E: Разъем системного вентилятора 4

F: Разъем процессора

G: Разъем модуля памяти DIMM 2B

H: Разъем модуля памяти DIMM 2A

I: Разъем модуля памяти DIMM 1B

J: Разъем модуля памяти DIMM 1A

K: Разъем системного вентилятора 1

L: Разъем системного вентилятора 2

M: Коннектор для подключения порта USB на передней панели

N: Вспомогательный разъем питания

O: Главный разъем питания

P: Разъем вторичного канала контроллера IDE

Q: Разъем первичного канала контроллера IDE

R: Разъем флоппи-дисковода

S: Элемент питания

T: Разъемы передней панели

U: Коннектор для подключения объединительной платы горячей замены

V: Коннектор для подключения светоиндикатора SCSI

W: Разъем SATA-A1

X: Разъем SATA-A2

Y: Разъем системного вентилятора 6

Z: Разъем системного вентилятора 5

AA: Блок перемычек

BB: Коннектор датчика вскрытия корпуса

CC: Разъем PCI-X 1, 64/66 RAIDIOS

DD: Разъем PCI-X 2, 64/66

EE: Разъем PCI-X 3, 64/66

FF: Разъем PCI 6, 32/33

GG: Сетевой адаптер 2 (10/100 Мбит)

HH: Сетевой адаптер 1 (1 Гбит)

II: Видеоразъем

JJ: Разъем последовательного порта A

KK: Клавиатура и мышь

LL: Разъемы USB
