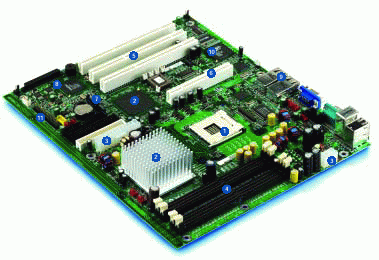

Серверные системные платы Intel SE7210TP1 и Intel SE7210TP1SCSI
Серверные системные платы Intel SE7210TP1 и Intel SE7210TP1SCSI предоставляют пользователям высокую производительность, качество и надежность. С помощью них можно создать систему начального уровня, а так же более сложную систему.
Основные функции плат Intel SE7210TP1 и Intel SE7210TP1SCSI одинаковы , однако у каждой модели есть свои особенности:
- SE7210TP1: Встроенный контроллер SATA (RAID)
- SE7210TP1SCSI: Встроенный контроллер SCSI + встроенный контроллер SATA (RAID)
Поэтому в данной статье для описания семейства плат будет использоваться общая аббревиатура «SE7210TP1-E».
Набор возможностей серверной платы SE7210TP1-E
- Поддержка процессоров Intel Celeron или Intel Pentium 4 с технологией Hyper-Threading, устанавливаемых в разъем mPGA478
- Частота системной шины 400/533/800 МГц
- Набор микросхем Intel E7210
- Контроллер-концентратор памяти Intel 827210 (MCH)
- Контроллер-концентратор ввода/вывода Intel 6300ESB (ICH5-R)
- Концентратор встроенного микрокода (FWH) Intel 82802AC объемом 8 Мбит
- Поддержка односторонних или двусторонних DDR-совместимых модулей DIMM общим объемом до 4 ГБ в четырех 184-контактных разъемах DIMM
- PC3200 (400 МГц): для работы шины памяти на частоте 400 МГц частота системной шины процессора Intel Pentium 4 должна составлять 800 МГц
- PC2700 (333 МГц): для работы шины памяти на частоте 333 МГц частота системной шины процессора Intel Pentium 4 должна составлять 533 МГц. ( При частоте системной шины процессора Intel Pentium 4 800 МГц частота памяти PC2700 (333 МГц) будет составлять 320 МГц )
- PC2100 (266 МГц): Память PC2100 (266 МГц) может использоваться только с процессорами Intel Pentium 4 с частотой системной шины 400 МГц или 533 МГц
- Сетевой адаптер Intel 82547GI (PLC) для обеспечения подключения к сети со скоростью 10/100/1000 Мбит/с
- Сетевой адаптер Intel 82551QM для подключения к сети со скоростью 10/100 Мбит/с
- Две независимых шины PCI (одна 32-бит, 33 МГц, 5 В; одна 64-бит, 66 МГц, 3,3 В) с четырьмя разъемами PCI и двумя встроенными устройствами
- Три 64-битных разъема PCI-X
- Один 32-битный разъем PCI
- Встроенный видеоконтроллер 2D/3D: Видеоконтроллер ATI Rage* XL с 8 МБ памяти SDRAM
- Дополнительный канал, контроллер SCSI Ultra 320 (в конфигурации SE7210TP1SCSI): Adaptec* 7901
- Сегмент шины LP (Low Pin Count) с одним встроенным устройством: Микросхема контроллера ввода/вывода шины LPC Winbond* W83627HF-AW, обеспечивающая работу всех PC-совместимых устройств ввода/вывода (флоппи-дисковод, последовательный порт, клавиатура и мышь)
- Три внешних порта USB 2.0 на задней панели и дополнительный внутренний коннектор, позволяющий подключить один дополнительный порт USB на передней панели (всего поддерживается четыре порта USB 2.0)
- Один последовательный порт и один коннектор для подключения дополнительного последовательного порта
- Два порта Serial ATA (SATA) позволяют подключать жесткие диски SATA и устройства ATAPI
- Два интерфейса IDE, работающие в режимах Ultra DMA 33, 66 и 100
- Поддержка до шести вентиляторов корпуса и одного вентилятора процессора
- SSI-совместимые разъемы для поддержки интерфейса SSI: front panel, power connector
- Интегрированный контроллер управления National* Semiconductor PC87431 обеспечивает поддержку Intel Server Management 5.8

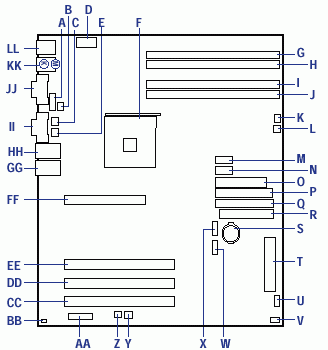

Расположение компонентов серверной платы Intel SE7210TP1-E
A: Коннектор для подключения последовательного порта B
B: Разъем вентилятора центрального процессора
C: Разъем системного вентилятора 3
D: Разъем питания +12 В для вентилятора процессора
E: Разъем системного вентилятора 4
F: Разъем процессора
G: Разъем модуля памяти DIMM 2B
H: Разъем модуля памяти DIMM 2A
I: Разъем модуля памяти DIMM 1B
J: Разъем модуля памяти DIMM 1A
K: Разъем системного вентилятора 1
L: Разъем системного вентилятора 2
M: Коннектор для подключения порта USB на передней панели
N: Вспомогательный разъем питания
O: Главный разъем питания
P: Разъем вторичного канала контроллера IDE
Q: Разъем первичного канала контроллера IDE
R: Разъем флоппи-дисковода
S: Элемент питания
T: Разъемы передней панели
U: Коннектор для подключения объединительной платы горячей замены
V: Коннектор для подключения светоиндикатора SCSI
W: Разъем SATA-A1
X: Разъем SATA-A2
Y: Разъем системного вентилятора 6
Z: Разъем системного вентилятора 5
AA: Блок перемычек
BB: Коннектор датчика вскрытия корпуса
CC: Разъем PCI-X 1, 64/66 RAIDIOS
DD: Разъем PCI-X 2, 64/66
EE: Разъем PCI-X 3, 64/66
FF: Разъем PCI 6, 32/33
GG: Сетевой адаптер 2 (10/100 Мбит)
HH: Сетевой адаптер 1 (1 Гбит)
II: Видеоразъем
JJ: Разъем последовательного порта A
KK: Клавиатура и мышь
LL: Разъемы USB

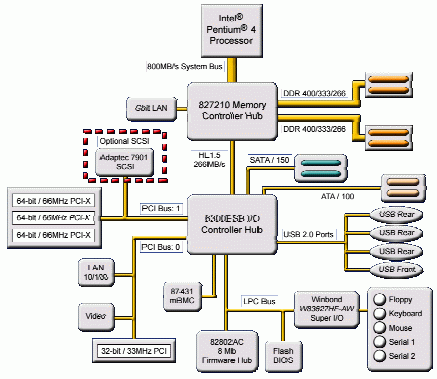

Функциональная архитектура Intel SE7210TP1-E
Набор микросхем Intel E7210
| Характеристика | Преимущества | ||
|---|---|---|---|
| Системная шина с частотой 800 и 533 МГц | Долговечность платформы благодаря поддержке самых высоких тактовых частот процессора Intel® Pentium® 4 и более высокая пропускная способность. | ||
| Поддержка технологии Hyper-Threading | Высокая производительность и лучшее время отклика системы. | ||
| Совместимость с процессорами в 478-контактном корпусе | Поддержка как самых высокопроизводительных процессоров Intel® для настольных ПК, так и возможность поддержки других 478-контактных процессоров Intel. | ||
| Хаб-архитектура Intel® | Раздельные каналы передачи данных обеспечивают максимальную пропускную способность для приложений, активно использующих систему ввода/вывода. | ||
| Двухканальная память типа DDR 400/333 SDRAM с поддержкой функции ECC | Гибкая технология памяти позволяет использовать весь спектр памяти DDR для создания различных систем, начиная с самых высокопроизводительных и заканчивая недорогими системами. Функция ECC гарантирует надежность и целостность данных. | ||
| Встроенный мост PCI-X | Встроенный мост удовлетворяет потребности в высокопропускной шине ввода/вывода для устройств PCI, сокращая "узкие места" в работе сервера. Дополнительная интегрированная шина, соответствующая спецификации PCI 2.2, позволяет подключать устройства с интерфейсом PCI обычным способом. | ||
| Встроенная высокоскоростная шина USB 2.0 | Четыре порта предоставляют до 40 раз более высокую пропускную способность по сравнению с USB 1.1 для широкого круга современных требовательных периферийных устройств. | ||
| Встроенный контроллер SATA с возможностью программной1 организации RAID-массивов уровней 0 и 1 | Встроенный контроллер с возможностью программной организации RAID-массивов позволяет ускорить операции при обращении к жесткому диску, а также повысить надежность дисковой подсистемы без дополнительных устройств, устанавливаемых на системную плату. | ||
| Интерфейс Ultra ATA/100 | Реализует последние достижения в области функциональности и производительности жестких дисков. | ||
| Встроенный программируемый контрольный таймер | С целью максимального повышения уровня готовности сервер может автоматически перезагружаться (или выключаться), если ОС, драйверы или службы прекращают работать или "зависают". | ||
| Архитектура Intel® Communication Streaming Architecture | Выделенная сетевая шина для производительных сетей стандарта Gigabit Etdernet на основе медного кабеля. | ||
| Спецификации набора микросхем Intel® E7210 | |||
| Продукция | Корпус | ||
| Процессор Intel® Pentium® 4 | 478-контактный FCPGA | ||
| Контроллер-концентратор Intel® E7210 MCH | 1005-контактный FCBGA | ||
| Контроллер-концентратор ввода-вывода Intel® 6300ESB | 689-контактный PBGA | ||
Компоненты вспомогательных схем подсистемы процессора
- Один разъем mPGA478 для процессора
- Вспомогательная схема системной шины AGTL+
- Логика конфигурации перезагрузки
BIOS определяет степпинг процессора, объем кэш-памяти и другую информацию о процессоре с помощью инструкции CPUID. Процессор должен работать с фиксированной тактовой частотой. Процессор не может быть запрограммирован на работу с более высокой или низкой тактовой частотой. На платформе SE7210TP1-E за установку тактовой частоты процессора отвечает BIOS. BIOS использует настройки CMOS для определения скорости, которую требуется установить на устройстве для установки скорости. Информация о процессоре считывается при каждом включении системы.
Серверная плата Intel SE7210TP1-E поддерживает установку одного процессора Intel Pentium 4 или Intel Celeron с частотой системной шины 400 /533 /800 МГц.
Поддерживаемые процессоры
| Тип | Обозначение | Системная шина | Объем кэш-памяти второго уровня |
|---|---|---|---|
| Процессор Pentium® 4 с поддержкой технологии Hyper-Threading | 3.4, 3.2 ГГц | 800 МГц | 2 МБ |
| Процессор Pentium® 4 с поддержкой технологииHyper-Threading | 3.4, 3.2, 3.0, 2.8 ГГц | 800 МГц | 1 МБ |
| Процессор Pentium® 4 с поддержкой технологии Hyper-Threading | 2,8 ГГц | 533 МГц | 1 МБ |
| Процессор Pentium® 4 с поддержкой технологииHyper-Threading | 3.2, 3.0, 2.8, 2.4, 2.6 ГГц | 800 МГц | 512 KБ |
| Процессор Pentium® 4 с поддержкой технологии Hyper-Threading | 3,06 ГГц | 533 МГц | 512 KБ |
| Процессор Pentium® 4 | 2.8, 2.66, 2.6, 2.53, 2.4, 2.26, 2.0 ГГц | 400/533 МГц | 512 KБ |
| Процессор Celeron® | 2.8, 2.7, 2.6, 2.5,2.4, 2.3, 2.2, 2.1, 2.0 ГГц | 400 МГц | 128 KБ |
Компоненты BIOS серверной платы SE7210TP1-E
- BIOS IA-32 Этот компонент содержит большинство стандартных служб и компонентов, присутствующих в системах на базе архитектуры IA-32, в том числе менеджер ресурсов PCI, поддержку ACPI, процедуру POST, и функцию RUNTIME
- Расширения BIOS для серверов: Поддержка интегрированного контроллера управления National Semiconductor PC87431 и интеллектуального интерфейса управления платформой (IPMI)
- Обновления микрокода процессора: В BIOS также входят новейшие обновления встроенного микрокода процессора
