Модем Зелакс М-160Д1

Модем предназначен для организации связи между маршрутизаторами, компьютерами (например, бридж между локальными сетями), компьютером и терминалом и другой подобной аппаратурой по двухпроводной физической линии (симметричная витая пара).

При использовании кабеля с большим диаметром жилы длина линии увеличивается. Модем позволяет транслировать по одному дополнительному управляющему сигналу в каждом направлении при работе в асинхронном режиме. Местный и удаленный шлейфы с дистанцоннным включением с любого из модемов в сочетании с встроенным BER-тестером позволяют эффективно проверять работоспособность как собственно модема, так и сквозного тракта, включая линию.

Решение Data Over Voice (одновременная работа М-160Д и обычного городского телефона на одной паре проводов)

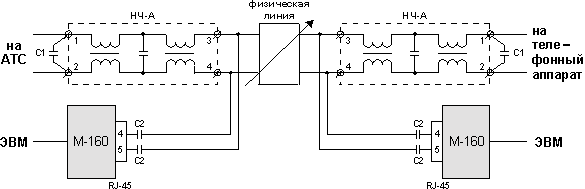

Фирмой "Инфопак" из Тольятти предложено решение, позволяющее обеспечить по абонентской линии одновременную работу телефонного аппарата и модема М-160 (Data Over Voice). Решение основано на использовании стандартного сертифицированного (сертификат ССЭ N ОС/1-СП-145) фильтра из комплекта АВУ (НЧ-А). Ниже приведена схема включения:

Примечание

• С1: К73-17 (К73-21) - 250В - 0,1мкФ±10%
• С2: К73-17 (К73-21) - 250В - 1,0мкФ±10%

Данное решение имеет ограничения

• сигналы набора номера и звонок полностью нарушают работу модема на время передачи этих сигналов при любой длине физической линии;
• одновременная передача данных без ошибок и ведение переговоров со средней громкостью обеспечивается при длине физической линии с диаметром жилы ТПП-0.4 мм до 2.5 км, ТПП-0.5 мм до 3.5 км. Уменьшение скорости передачи данных не приводит к увеличению дальности.

Описание модема Зелакс М-160Д1

• Модем выполнен на импортной элементной базе и рассчитан на круглосуточный режим работы
• Гарантия 5 лет
• Имеются сертификаты соответствия

Характеристика модема Зелакс М-160Д1

• Синхронный и асихронный режимы работы
  • скорости в синхронном режиме 160 и 80 кбит/с
  • скорости в асинхронном режиме 115.2, 57.6, 38.4, 19.2 и 9.6 кбит/с и ниже
• 2-х проводная физическая линия, дуплексный режим
• Линейный код - биимпульс
• Интерфейс RS-232 (V.24/V.28)
• Полная гальваническая развязка с линией и эффективная электрическая защита (>1500 В)
• Режимы местного и удаленного шлейфов (local/remote digital loopback), встроенный BER-тестер
