Сетевые фильтры APC SurgeArrest E15/E25

Сетевой фильтр - это первый, а иногда и единственный, уровень защиты дорогостоящего электронного оборудования, как компьютерного, так и бытового. Он не обеспечивает непрерывность работы в случае отключения электропитания, но помогает справиться с другими, куда более часто встречающимися аномалиями в сетях электропитания - с помехами различного происхождения и всплесками напряжения.

Конструкция сетевых фильтров бывает очень разнообразной. Можно ограничиться простейшим LC-фильтром или парой варисторов, а можно построить комплексную многоступенчатую систему защиты, обеспечивающую почти полную невосприимчивость к помехам (от прямого попадания молнии пока еще не один фильтр не защищает) и контроль за состоянием внутренних элементов. Именно по второму пути пошли инженеры компании APC, которые создавали семейство сетевых фильтров SurgeArrest.

Семейство фильтров APC SurgeArrest представлено несколькими моделями, имеющими разную степень защиты, обладающими разной функциональностью и предназначенными для разных целей, а безусловным лидером семейства являются фильтры SurgeArrest E15 и E25.

От чего защищаем?

Чтобы понять, каким должен быть сетевой фильтр, нужно знать, какие опасности подстерегают оборудование после его подключения к сети электропитания.

Можно выделить две основные группы неблагоприятных воздействий:

• Импульсные перегрузки, возникающие, например, при включении/выключении мощного бытового устройства, от удара молнии или даже на самой электростанции, могут преждевременно вывести из строя электронные устройства, компьютеры или периферийные устройства;
• Электромагнитные и радиочастотные помехи, создаваемые бытовыми электроприборами, электронными устройствами, электромоторами и радиопередатчиками, угрожают производительности компьютера и сохранности файлов пользователя.

По данным исследования английской компании OFGEM, проводившимся в 2000г., вероятность возникновения нарушений электропитания (импульсных перегрузок или ударов молний), способных вывести из строя оборудование заказчика, составляет 78%. Возникает вопрос, а какова тогда вероятность возникновения нарушений в системе электропитания в нашей стране, где местные особенности эксплуатации электроустановок приводят к еще более частым и серьезным отступлениям от эталона качества напряжения? Стоит ли проверять статистику на себе? Может быть, лучше заранее обезопасить себя от неприятностей и затрат, вызванных поломкой и простоем оборудования?

Как защищаем?

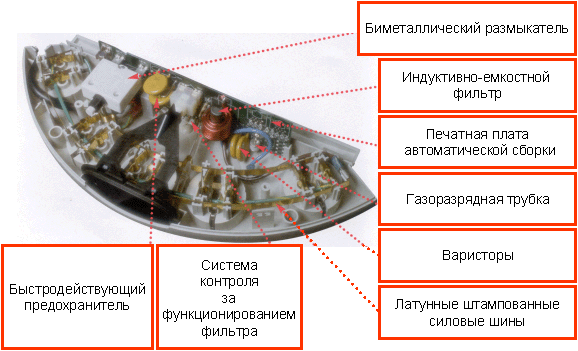

Мы уже сказали, что SurgeArrest является комплексной многоступенчатой системой защиты. Чтобы это увидеть, лучше всего заглянуть внутрь устройства. Его составляющие части представлены на рисунке.

Что нам это даёт с точки зрения защиты?

• Коэффициент пропускного напряжения (Напряжение, пропускаемое сетевым фильтром при поступлении на вход импульса повышенного напряжения. Сетевые фильтры APC тестируются подачей импульса амплитудой 6000В. Чем меньше пропускное напряжение, тем меньше вероятность повреждения вашего оборудования от импульсной перегрузки. Коэффициент пропускного напряжения – лучшая и единственная мера качества сетевого фильтра.)

  E15: <15%;

  E25: <5%;

• Максимальный ток импульсной перегрузки (Параметр, определяющий максимально допустимый ток, протекающий через устройство при определенных условиях)

  E15: 30000 А;

  E25: 40000 А;

• Максимальная энергия импульса, поглощаемая устройством

  E15: 1050 Джоулей;

  E25: 1400 Джоулей;

• Фильтрация электромагнитных и радиочастотных наводок (“чистое” безопасное электропитание) - способствует уменьшению уровня вредоносного шума, потенциально вызывающего зависание компьютера или повреждение файлов;
• Отказоустойчивая конструкция - в случае повреждения сетевой фильтр скорее пожертвует собой, чем позволит проникнуть разрушительным импульсным перегрузкам в ваше оборудование;
• Предохранитель против перегрева - гарантирует, что некорректный монтаж электропроводки и другие катастрофические неполадки не приведут к перегреву сетевого фильтра;
• Индикатор некорректного монтажа электропроводки - указывает на то, что фильтр не может в данных условиях обеспечить максимальную защиту;
• Световой индикатор исправности устройства- включается при повреждении электронных схем защиты, предупреждая вас о необходимости замены сетевого фильтра SurgeArrest.

Преимущества SurgeArrest с точки зрения удобства использования

• Достаточное количество розеток - для защиты типичного сочетания компьютеров и электронных систем или для домашнего аудио-видео центра;
• Защита линий телефона/факса/модема - (не во всех моделях) гарантирует, что разрушительные импульсные перегрузки не проникнут в вашу систему через телефонную линию;
• Возможность настенного монтажа - отверстия на задней панели устройств позволяют легко смонтировать фильтр на стене, освобождая пространство и доступ к розеткам;
• Механизм укладки шнура - специальная конструкция позволяет упорядочить укладку шнуров;
• Увеличенный интервал между розетками - обеспечивает подключение нескольких адаптеров питания.

Другие особенности SurgeArrest

• Максимальный ток нагрузки - 10А;
• Выключатель питания;
• Биметаллический переустанавливаемый предохранитель;
• Варисторы установлены между всеми тремя шинами (нейтраль - фаза, нейтраль - земля, фаза - земля);
• E15T-GR имеет защиту телефонной линии;
• Гарантия 3 года (E15 (Т)-GR), 5 лет (E25-GR).

Выводы

Сетевые фильтры SurgeArrest обеспечат защиту от ВСЕХ перечисленных проблем по цене, эквивалентной лишь малой части стоимости защищаемого оборудования! В сочетании с длительной гарантией Вы получите самую недорогую страховку, без которой не сможете представить себе дальнейшую работу!
