Масштабируемая система электропитания APC Symmetra RM
APC Symmetra RM - использующее резервные модули решение для защиты электропитания, предназначенное для защиты как данных, так и оборудования, монтируемого в стойках формата 19”. Система Symmetra RM, выпускаемая в вариантах с предельной нагрузкой от 2 кВА до 6 кВА (существуют также более мощные модели), готова защищать около десяти и больше серверов от аномалий и перебоев питания, и может полностью управляться и контролироваться через встроенную управляющую Web/SNMP-карту.
Symmetra RM – это компактное решение с избыточностью. В полной конфигурации на 6 kVA с избыточностью N+1 Symmetra RM имеет высоту только 8 U !
Избыточность
Symmetra обеспечивает избыточность, равную N+1, благодаря новой технологии распределения электропитания. Суть этой технологии заключается в том, что все модули в массиве электропитания действуют параллельно и равномерно распределяют между собой нагрузку. Избыточность N+1 означает использование одного избыточного модуля по сравнению с тем количеством, которое необходимо для работы системы при полной нагрузке. Таким образом, все модули поддерживают друг друга.
Например, если вычислительная нагрузка равна 4кВА, избыточность N+1 достигается с помощью трех модулей электропитания. Если один модуль выйдет из строя или будет удален, остальные модули сразу же начнут поддерживать полную нагрузку. Не имеет значения, какой модуль вышел из строя, потому что все другие модули постоянно действуют и поддерживают нагрузку.
Все привыкли, что избыточность N+1 давно используется в массивах дисков, в блоках электропитания серверов, в сетевых соединениях, в кластерных системах. Но надежная работа групп серверов невозможна без надежного питания, поэтому компания APC разработала массив электропитания Symmetra RM, который обеспечивает высокую надежность для серверов, требующих компактного размещения - в телекоммуникационных центрах, кластерных системах.
Масштабируемость
Администраторы информационных систем хотели бы “платить по мере необходимости” и наращивать вычислительные мощности с учетом будущих требований. Изменение потребностей в электропитании центра обработки данных может затруднить рентабельное планирование защиты электропитания. Массив электропитания Symmetra обладает необходимой гибкостью, которая позволяет увеличивать мощность источника бесперебойного электропитания и время работы без полного повторного инвестирования.
Увеличение мощности - Массив электропитания Symmetra состоит из распределяющих между собой нагрузку модулей, которые позволяют легко изменять конфигурацию в соответствии с требованиями пользователей. Увеличение мощности достигается за счет установки дополнительных модулей, каждый из которых рассчитан на 2 кВА.
Увеличение времени работы от батарей - Чтобы увеличить время работы батарей, нужно установить дополнительные батарейные модули. Если же система переносится на новое место, нужно просто переставить модули из одного массива электропитания в другой. Все изменения можно произвести во время работы систем, которые по-прежнему надежно защищены. Установив дополнительные стойки для батарей, можно неограниченно увеличить время работы. Для значительного по сравнению с базовым увеличения времени работы от батарей используются внешние шкафы для батарей.
Удобство обслуживания
Symmetra сокращает эксплуатационные расходы благодаря более простому техническому обслуживанию. Источники бесперебойного электропитания, которые имеют немодульную конструкцию, требуют для обслуживания приглашения квалифицированного специалиста из ремонтной организации.
Массив электропитания Symmetra легко обслуживать, потому что он состоит из оперативно заменяемых модульных компонентов. Данная система позволяет сократить эксплуатационные расходы, так как вы сами можете выполнять все работы по ее обслуживанию, кроме того, вы можете заключить договор на обслуживание с АРС (работы будут выполняться через ближайший СЦ APC, авторизованный на обслуживание систем Symmetra. В данном случае - НТЦ ЛОГИС).
Symmetra, будучи интеллектуальным устройством, выполняет самодиагностику и автоматически уведомляет о возникающих проблемах. Благодаря своей избыточности эта система продолжает работать, оставаясь хорошо защищенной, в течение всей процедуры обслуживания.
Symmetra имеет стандартную двухгодичную гарантию. Чтобы увеличить степень компенсации, вы может дополнительно приобрести абонемент продленной гарантии или гарантии на обслуживание по месту установки.
Управляемость
Создание специализированной стратегии управления источником бесперебойного электропитания с помощью вспомогательных устройств
Symmetra не просто защищает ваши инвестиции; она защищает ваш успешный бизнес. Дополнительные устройства и программное обеспечение управления питанием позволяют управлять вашей сетью с любого места в центре обработки данных или из любой точки земного шара. Вот некоторые из них:
PowerView (входит в комплект поставки) - удаленный дисплей, который предоставляет администратору системы всю информацию об электропитании и источнике бесперебойного электропитания с помощью системы меню. Благодаря этому дисплею, который позволяет контролировать такие параметры, как входное напряжение, степень избыточности, температура и влажность, можно управлять системой Symmetra с пульта управления, расположенного на расстоянии 4,5 м.

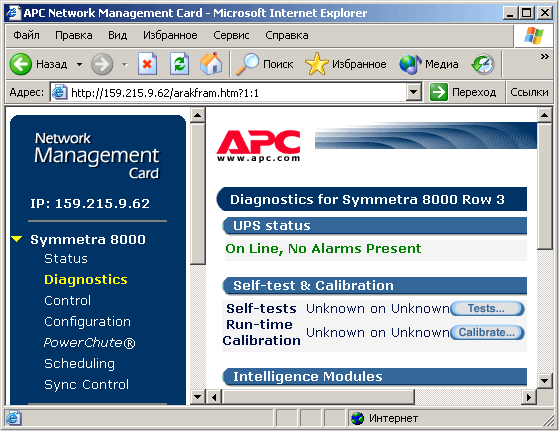

Web и SNMP Управление - прилагаемые средства позволяют управлять источником питания и электропитанием всего предприятия, автоматически уведомляют о сбое электропитания, производят тестирование и проверку состояния источника бесперебойного электропитания и передают на пульт управления сетью предупреждающие сигналы об аварийном состоянии электропитания.
Устройства управления питанием MasterSwitch - Семейство устройств MasterSwitch фирмы АРС обеспечивают полное Web- и SNMP-управление, а также контроль за электропитанием сети. Управляемый блок распределения электропитания в сети MasterSwitch позволяет администратору сети полностью управлять электропитанием подключенного оборудования. С помощью станции управления сетью или браузера администраторы могут из любой точки сети включать и выключать электропитание или производить перезагрузку оборудования, а также задавать последовательность включения/выключения оборудования при подаче/пропадании напряжения питания.
Плата контроля окружающей среды Measure-UPS - Symmetra поддерживает плату Measure-UPS, которая вместе с программными продуктами PowerNet SNMP и PowerChute plus предоставляет информацию об окружающей среде, в частности, о температуре и влажности, и поддерживает четыре определяемых пользователем вида реакции на внешние сигналы тревоги.
Спецификация Symmetra RM 4kVA
| Основные возможности | |
|---|---|
| Звуковые сигналы, Функция автоматического самотестирования, Батарейные модули соединены параллельно, автоматическое и ручное включение обходного режима, Встроенное гнездо SmartSlot, Встроенные средства Web/SNMP-администрирования, Схема с двойным преобразованием, Устройство аварийного отключения, Батареи, заменяемые в процессе работы, Электроника, заменяемая в процессе работы, Корректировка коэффициента мощности на входе, Интеллектуальное управление батареями, Алфавитно-цифровой ЖК-дисплей, Резервирование по схеме N+1, Индикатор перегрузки, Монтируемый в стойки, Индикатор необходимости замены батарей, Возможность масштабирования по мощности, Возможность масштабирования по времени работы на аккумуляторах, ПО, Батареи, допускающие самостоятельную замену пользователем, Широкий диапазон входных напряжений | |
| Коммуникационные средства и средства администрирования | |
| Интерфейсный порт | DB-9 для RS-232 , RJ-45 10 Base-T Etdernet для Web/SNMP/Telnet-администрирования |
| Количество доступных интерфейсов Smart Slot | 1 |
| Предварительно установленные платы SmartSlot | AP9617 |
| Панель управления | многофункциональная консоль контроля и управления с ЖК-дисплеем |
| Звуковой сигнал | Сигнал перехода в режим работы от аккумуляторов / особый сигнал исчерпания заряда батарей / возможность задания задержек |
| Аварийное отключение питания (EPO) | Да |
| ПО в комплекте | PowerChute Symmetra Bundle |
| Выход | |
| Максимальная выходная мощность | 4,000 ВА / 2,800 Вт |
| Возможность увеличения мощности до | 6,000 ВА / 4,200 Вт |
| Номинальное выходное напряжение | 230 В |
| Выходная частота (синхронизированная с электросетью) | 47-53 Гц, номинальное значение 50 Гц |
| Задание уровня выходного напряжения | Возможно конфигурирование для работы с выходным напряжением номиналом 220 : 230 или 240 В |
| Искажения формы выходного напряжения | менее 5% при полной нагрузке |
| Пик-фактор | До 5 : 1 |
| Тип формы напряжения | Синусоида |
| Выходные соединения | 8 - IEC 320 C13, 2 - IEC 320 C19 |
| Вход | |
| Номинальное входное напряжение | 230 В |
| Входная частота | 50/60 Гц +/- 5 Гц (автоматическое определение) |
| Тип входного соединения | жесткое трехпроводное соединение (фаза, нейтраль, земля) |
| Диапазон входного напряжения при работе от сети | 155 - 276 В |
| Обходной режим | с автоматическим или ручным включением |
| Типовая продолжительность работы в автономном режиме | |
| Под половинной нагрузкой | 30.2 мин (1400 Вт) |
| Под полной нагрузкой | 12.7 мин (2800 Вт) |
| Батареи | |
| Тип батареи | Необслуживаемая герметичная свинцово-кислотная батарея со связанным электролитом / защита от утечек |
| Сменный комплект батарей | установлено 2шт SYBT2 |
| Дополнительные батареи | Возможна установка дополнительных SYBT2, возможно подключение внешнего батарейного шкафа |
| Физические параметры | |
| Максимальная высота | 36 см |
| Максимальная ширина | 48 см |
| Максимальная глубина | 73 см |
| Масса нетто | 104 кг |
| Масса брутто | 116 кг |
| Высота в упаковке | 51 см |
| Ширина в упаковке | 58 см |
| Глубина в упаковке | 79 см |
| Цвет | Черный |
| Параметры окружающей среды | |
| Рабочий диапазон параметров окружающей среды | 0 - 40 °C |
| Рабочий диапазон относительной влажности | 0 - 95% |
| Рабочий диапазон высоты над уровнем моря | 0-3000м |
| Температура хранения | -15 - 45 °C |
| Относительная влажность хранения | 0 - 95% без конденсации |
| Высота над уровнем моря хранения | 0-15000м |
| Тепловыделение в режиме работы от сети | 1,181 BTU/час |
| Соответствие | |
| Соответствие стандартам | ГОСТ, C-tick, EN 50091-2, VDE |
| Стандартная гарантия | 2 года на ремонт или замену, предлагаются дополнительные контракты на гарантийное обслуживание с выездом на место и на продление гарантии |
В настоящий момент на складе НТЦ ЛОГИС имеется:
| APC Symmetra RM 4KVA Expandable to 6KVA or N+2 | SYH4K6RMI | $4998.00 |
